PCB صنعتی

خدمات:

1) PCB سریع با در 12 ساعت، 24 ساعت و 48 ساعت در دسترس هستند.
2) بدون MOQ برای PCB، PCBA، FPC و Alu با PCB.
3) تخته سازگار با استاندارد RoHS سازگار با UL هستند.
4) مهندسین با بیش از 10 سال تجربه در کار می تواند به شما پیشنهادات حرفه ای ارائه می دهند.
5) قابلیت تولید کارخانه از 15،000 متر مربع / ماه.
6) استاندارد بازرسی کیفیت: کلاس IPC-6012 II.
7) مواد پایه: FR4، سلام، TG FR4، آلومینیوم، فرکانس بالا (راجرز، Taconic، F4B، ارلن و غیره)، PI، PET.

پرداخت سطح

HAL، HASL سرب رایگان، غوطه وری طلا، آبکاری طلا، انگشت طلا، غوطه وری نقره ای، غوطه وری قلع، OSP، جوهر کربن

مزایای

1.Embedded عملکرد بالا مادربرد صنعتی. (نازک 2.0cm)

2.DDR3 1066/1333 حافظه / 1600MHz، SO-DIMM حداکثر سوکت تا 4GB است.

WIFI 3.Support، 3G سیم کارت، دو پورت RJ45 LAN 1000M، حمایت از کوتاه SATA SSD، بهره وری بیشتر.

4.Support قدرت بوت / پلاگین و بازی، تایمر-قدرت در.

5.Support 1080P HDMI حداکثر رزولوشن تا 1920 * 1200؛ پشتیبانی 24bit LVDS کانال دوگانه؛ VGA حداکثر رزولوشن بالا به: 2048 * 1536.

6.Reliable، پایداری بالا، سر و صدای کم، قدرت کم consumption.Perfectly مناسب برای دستگاه AD پلیر / AIO / IPC / VOD / اتومبیل PC / HTPC و غیره

کنترل صنعتی مشخصات PCB

CPU پردازنده

• ATMEL AT91SAM9G45، ARM926EJ-S هسته
• 400MHz به

حافظه DDR RAM

• 128MB DDR2، می 133Mhz، داده از 32bit اتوبوس

ذخیره سازی فلش

• در هیئت مدیره 512K DataFlash (DB45041D)
• در هیئت مدیره 128M * NandFlash 8bits (K9F1G08U0B) می تواند یک ظرفیت بزرگ یا تراشه صنعتی با توجه به نیاز مشتری تغییر

رابط

• 2 * 100 پین فاصله و 0.8mm B به B (کانکتور 350 ° C درجه حرارت بالا تست شده و بر زمین لرزه، تست شده)

سایر منابع پردازنده

• DM9161 تراشه خالص، پشتیبانی 10M / 100M اترنت با حالت MII، سازگار بیش از RMII؛
• 1.8V، 3.3V، 5.0V ولتاژ ورودی

PCB مشخصات و اندازه

• با استفاده از شش طبقه از PCB فرآیند دقت بالا، و تا به بهترین خواص الکتریکی و عملکرد ضد متراکم
• 74 × 53 × 1.5MM

پارامترهای کار

• دمای کار: -20 ° C ~ 70 ° C (کاربران دسته ای می تواند سفارشی -40 ° C ~ 85 ° C)
• محدوده رطوبت: 5٪ ~ 95٪، غیر متراکم

مصرف کم انرژی
• منبع تغذیه 5V DC قدرت، مصرف برق کم، <1W

Professional Prototype service High tech industrial pcb design service

Name: Professional Prototype service High tech industrial pcb design service
Brand: jesen
SKU: jesen
Rating: 4.5 (119 reviews)

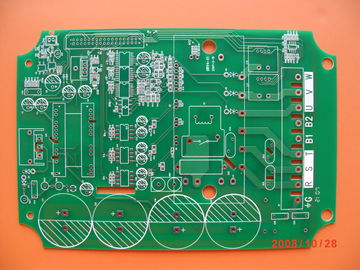

تصویر بزرگ : Professional Prototype service High tech industrial pcb design service

جزئیات محصول:

Place of Origin:	china
نام تجاری:	jesen
گواهی:	ROSH,UL,ISO900000:1

پرداخت:

Minimum Order Quantity:	1pcs
Packaging Details:	Anti-static bag, bubble pack, carton box,Vacuum...
Delivery Time:	5DAYS
Payment Terms:	T/T
Supply Ability:	40000000sq/month

مخاطب

توضیحات محصول جزئیات

برجسته کردن:

pcb,pcb,pcb

pcb

Flexible Printed Circuit

JESEN specializes in the manufacturing and design of flat flexible cable, rigid flex and flexible circuits. We have a wide range of construction material for the manufacturing of our line of flexible circuits to meet customer application requirements. Our flex circuit products include:

Flexible Printed

Flat Flexible Cable

Rigid Flexible

FPC and FFC have several advantages in many applications:

Tightly assembled electronic packages, where electrical connections are required in 3 axes, such as cameras (static application).

Electrical connections where the assembly is required to flex during its normal use, such as folding cell phones (dynamic application).

Electrical connections between sub-assemblies to replace wire harnesses, which are heavier and bulkier, such as in cars, rockets and satellites.

Electrical connections where board thickness or space constraints are driving factors.

provide the flexible service for OEM & ODM orders

FPC Production Capabilities
Layers	1-8layers (soft & hard combined version is 8 layers)
Finished Board Thickness	Min.:10x45mm Max.:250x1200mm
Available Laminates Material	PI.PET,FR4-PI
Finished Board Thickness tolerance	±0.01mm
Finished hole diameter(Min.)	0.1mm
Finished hole diameter(Max)	0.6mm
NPTH Hole diameter tolerance	±0.025mm
PTH hole diameter tolerance	±0.050mm
Copper foil thickness	12um,18um,35um,70um
Circuit width/spacing(Min.)	≥0.065mm(1/2oz) ≥0.05mm(1/3oz)
Surface Finished type	OSP.Gold plating,Immersion Gold,Tin plating(lead free)etc.
Gold Flash Ni/Au thickness	Ni:2.54-9um Au:0.025-0.5um
Immersion Tin thickness	0.7-1.2um
Tin plating thickness	3-15um
Drill hole position tolerance	±0.05mm
Punching dimension tolerance	±0.05mm
Certificate	ROHS,UL,ISO9001 etc
