FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper

PCB گواهینامه
کیفیت خوب هیئت مدیره PCB انعطاف
کیفیت خوب هیئت مدیره PCB انعطاف
نظرات مشتریان
The board quality is very good! We have been WonDa’s customer for more than 4 years. Your good service and quality is too good.

—— Jay

Cooperation is very satisfactory and the Company of the past few years, we are very willing to continue long-term cooperation.

—— Rob

The board quality is very good! I’m surprised with the low cost and quick delivery. It is totally out of my expectation. I will definitely come back.

—— Victoria, Australia

چت IM آنلاین در حال حاضر

PCB فلکس سفت و سخت

  • دقت بالا PCB فلکس سفت و سخت تامین کننده
  • دقت بالا PCB فلکس سفت و سخت تامین کننده

معرفی


انعطاف پذیری تخته مدار چاپی و فاضلاب تخته با استفاده از ترکیبی از فن آوری های هیئت مدیره انعطاف پذیر و صلب در یک برنامه می باشد. ترین تابلوهای فلکس سفت و سخت از لایه های متعدد از بسترهای مدار انعطاف پذیر متصل به یک یا سفت و سخت تر تخته خارجی و / یا داخلی، بسته به طراحی نرم افزار تشکیل شده است. لایه انعطاف پذیر طراحی شده اند به در یک حالت ثابت از انعطاف پذیری و معمولا به منحنی خم در طول تولید و یا نصب و راه اندازی شد.

طرح فلکس سفت و سخت از طراحی یک محیط هیئت مدیره سفت و سخت معمولی بیشتر به چالش کشیدن، به عنوان این هیئت ها در یک فضای 3D، که نیز ارائه می دهد بهره وری فضایی بیشتری طراحی شده است. قادر بودن به طراحی در سه بعد طراحان فلکس سفت و سخت می تواند پیچ و تاب، بریزید و رول بسترهای هیئت مدیره انعطاف پذیر برای دستیابی به شکل مورد نظر خود را برای بسته برنامه نهایی است.

فرایند تولید


آیا تولید سفت و سخت فلکس نمونه و یا تولید مقادیر نیاز به مقیاس بزرگ ساخت سفت و سخت PCB فلکس و مونتاژ مدار چاپی، تکنولوژی است که به خوبی اثبات شده و قابل اعتماد. بخش PCB فلکس ویژه در غلبه بر فضا و وزن با درجه فضایی از آزادی خوب است.

در نظر گرفتن دقیق راه حل دشوار می شود انعطاف و یک ارزیابی مناسب از گزینه های در دسترس در مراحل اولیه در PCB فلکس مرحله طراحی سفت و سخت خواهد مزایای قابل توجهی بازگشت. این بحرانی سفت و سخت جعل PCB فلکس در فرایند طراحی اولیه شرکت برای اطمینان از طراحی و بخش FAB هر دو در هماهنگی و به حساب برای تغییرات محصول نهایی می باشد.

فاز تولید فلکس سفت و سخت است نیز پیچیده تر و زمان بر تر از ساخت تخته سفت و سخت. تمام اجزای انعطاف پذیر از مونتاژ فلکس سفت و سخت دست زدن، قلم زنی و لحیم کاری فرآیندهای کاملا متفاوت از تخته FR4 سفت و سخت.


برنامه های کاربردی


بورد مدار چاپی انعطاف پذیر و فاضلاب ارائه یک آرایه وسیعی از برنامه های کاربردی، اعم از سیستم های سلاح و هوافضا نظامی به تلفن های همراه و دوربین های دیجیتال. به طور فزاینده، سفت و سخت ساخت هیئت مدیره فلکس شده است در دستگاه های پزشکی مانند ضربان ساز برای قابلیت فضا و کاهش وزن خود استفاده می شود. مزایای یکسان برای استفاده PCB فلکس سفت و سخت می توان به سیستم سلاح و کنترل تسلیحات نظامی استفاده می شود.

در محصولات مصرفی، فلکس سفت و سخت نه تنها در فضا و وزن حداکثر رساندن اما تا حد زیادی بهبود قابلیت اطمینان، از بین بردن نیازهای بسیاری برای اتصالات لحیم کاری و ظریف، سیم کشی شکننده است که در معرض ابتلا به مشکلات اتصال می باشد. اینها فقط چند نمونه هستند، اما بورد مدار چاپی انعطاف پذیری سفت و سخت استفاده می شود به نفع تقریبا تمام کاربردهای الکتریکی پیشرفته از جمله تجهیزات تست، ابزار و ماشین. هنوز مطمئن شوید که چه تکنولوژی نیاز به برای پروژه خود را استفاده می شود؟ پاسخ کارشناسان ما و ما می توانیم به شما کمک کند که آیا شما نیاز فلکس سفت و سخت، تکنولوژی PCB فلکس یا HDI شکل.

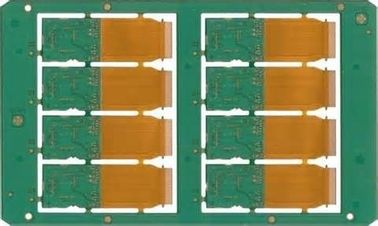

FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper

FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper
FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper

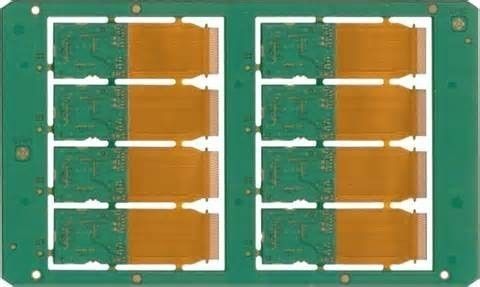

تصویر بزرگ :  FR4,6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper

جزئیات محصول:

Place of Origin: shenzhen
نام تجاری: PCB-pacific
گواهی: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,

پرداخت:

Minimum Order Quantity: 1pc
قیمت: negotiable
Packaging Details: Vacuum-Package
Delivery Time: 5-7 Working days
Payment Terms: T/T,credit cards, direct deposit, paypal
Supply Ability: 1,000,000 square feet / month
توضیحات محصول جزئیات





6 Layers Rigid flex PCB board Lead free HASL , 3 OZ Copper



Specifications



Rigid flex PCB produce
1.Layers count: 6 pcb;Board size: 224 x 206mm;
2.Minimum hole size: 0.4mm;Line width/space: 12/8mils





















Rigid flex PCB produce



Key Specifications/

Special Features:

  • Layer count: 6
  • Finish thickness: 1.6±0.16mm
  • Minimum width/spacing: 0.16/0.6mm
  • Minimum via diameter: 0.35mm
  • Surface finish: ENIG
  • Specialty:
    • Rigid board: L1-2 and L5-6
    • Flexible board: L3-4
  • Application: medical equipment





How to get a quotation from me?
In order to enable me to make you a quotation, please provide me below information.

1. PCB Files
Please send me your PCB files in gerber file, .pcb or .pcbdoc file by email( sales@pcb-pacific.com).

2. Available PCB Base Material:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm, Aluminium 1.6mm

3. Available Copper Thickness:
0.5oz, 1oz, 2oz, 3oz, 4oz

4. Surface Treatment
   Immersion Gold Over Nickle, HASL Lead Free, OSP

5. Available Colors for Solder Mask and Top Overlay(Component Legend)
   Green, Blue, Red, Black, White

One example of common specification for PCB is as below:
FR4 1.6mm, ROHS, 1/1oz, Immersion Gold over Nickle, Green Solder Mask, White Top Overlay


Lead Time:
For small quantity prototypes, it takes about 3~4 days for us to ship the goods out.
For some hard PCB and batch production, it takes about 7 days for shipment.
For PCB assembly, it takes about 10 days for shipment.


Contact us:

Any concerns or questions, please feel free to contact me by email.
Any of your email would be read carefully, I am looking forward to your message.






•  HDI Printed Circuit Board

Pacific PCB is a leading production company specialized in producing small quantity and diverse PCB prototypes. We manage fast time-to market to the standard for quality assurance.



• General Manufacturing Capability

Category Description Capability
File Formats Gerber files- preferred 274-X,274-D,DPF,ODB++
Drill file X & Y coordinates, with tool sizes included
Size Max. finished dimensions 580mm x 800mm – Single/ Double-sided
550mm x 800mm – Multilayer
Board Thickness Standard 1.6mm ±10%
Min. Single/ Double-sided:0.2mm ±0.1mm
4-layer:0.4mm ±0.1mm
6-layer:0.6mm ±0.1mm
8-Layer:1.0mm ±0.1mm
10-layer:1.0mm ±0.12mm
12-layer:1.2mm ±0.12mm
32-layer:4.0mm ±0.4mm and above
Max. 6.3mm ±10%
Bow and twist < 7/1000
Copper Outer Cu weight 1oz ~ 10oz
Weight Inner Cu wight 1/3oz ~ 6oz
Laminate Materials FR4(High TG,halogen-free),FR5,ISOLA(FR408,370HR),TEFLON,POLYIMIDE,ROGERS(RO4003,RO4350,RO4450),Aluminum plate (Single,Double-sided)
FR4 Thickness 1.6mm
High TG FR4 (170 deg C) 1.6mm
Board Cutting Max. number of layers 32
Min. thickness for inner layers (Cu thickness are excluded) 0.07mm
Drilling Min. size 0.1mm
Max. size 6.0mm
Drill Deviation ±0.002” (0.050mm)
PTH hole tolerance ±0.003” (0.075mm)
NPTH hole tolerance ±0.002” (0.050mm)
Angle of Countersink 80°,90°,100°,120°
Plating Min. hole size 0.0008”
Aspect ratio 20
Etching Trace width tolerance ±20%
Min. trace width / space (1oz finished Cu weight starting from 1/3oz) 0.003”/ 0.003”(0.08mm)
Min. trace width / space  (1oz finished Cu weight starting from 1/2oz) 0.004”/ 0.004”(0.1mm)
Min. trace width / space (2oz finished Cu weight) 0.005”/ 0.005”(0.127mm)
Min. trace width / space  (3oz finished Cu weight) 0.008”/ 0.008”(0.2mm)
Min. trace width / space (4oz finished Cu weight) 0.012”/ 0.012” (0.3mm)
Inner Layers Min. space from drilling to inner pattern 0.1mm
Min. space from annular ring to inner pattern 0.1mm
Layer-to-layer registration ±0.003”(0.08mm)
Solder Mask Color green,light green,matte green,white,extreme white,black,matte black,dark brown,yellow,red,blue,transparent
Min. solder mask clearance 0.003”
Thickness 0.0004”
Silkscreen Color White,black,yellow,red,blue,green
Min. trace width 0.005”
Min. size 0.028” / 0.028”
Electrical Test AOI  Y
Flying Probe Tester Y
Controlled Impedance Tolerance ±10%
Impedance tester Tektronix TDS8200
Routing End Mills Test ±0.15mm(0.006”)
CNC Tolerance ±0.15mm(0.006”)
V-Cut Depth ±0.1mm(0.004”)
V-cut angle deviation ±0.1mm(0.004”)
Semi-hole Y
Surface Finish HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon…
Blind and Buried Vias 3+N+3 Y
Resin,hole-filling ink,PTH Y
Others UL Cert. Y
ISO Cert. ISO9001/ISO14001/RoHS

Pacific PCB’s transparent factory allows our customers to witness the fascinating process of PCB production!
