معرفی
PCB مجمع یک فرایند که نیاز به دانش نه تنها از اجزای PCB و مونتاژ بلکه از چاپ طراحی مدار، ساخت PCB و یک درک قوی از محصول نهایی است. مدار مونتاژ برد فقط یک قطعه از پازل به ارائه محصول مناسب اولین بار است.
مدارهای سان فرانسیسکو است یک راه حل یک مرحله ای برای همه خدمات مدار بنابراین ما اغلب با فرایند تولید PCB از طراحی تا مونتاژ را مستحکمتر میکند. از طریق شبکه قوی ما از مونتاژ مدار و ساخت شرکای خوبی اثبات شده است، ما می توانیم از قابلیت های پیشرفته ترین و نزدیک به بی حد و حصر برای نمونه اولیه یا تولید نرم افزار مدار چاپی خود را ارائه. جویی در هزینه خود مشکل است که همراه با فرایند تهیه و خرید و فروش با اجزای متعدد فروشندگان. کارشناسان ما به شما بهترین قطعات برای محصول نهایی خود را پیدا کنید.
PCB خدمات مونتاژ:
مونتاژ نمونه سریع به نوبه خود
مونتاژ به نوبه خود کلید
مونتاژ کلید جزئی
مونتاژ محموله
سازگار با استاندارد RoHS مونتاژ بدون سرب سازگار
غیر استاندارد RoHS مونتاژ
پوشش ساختاری
نهایی جعبه ساخت و بسته بندی
فرآیند PCB مجمع
حفاری ----- ----- قرار گرفتن در معرض آبکاری ----- Etaching و برهنه کردن پرده ها ----- ----- پانچ تست برق ----- ----- SMT موج لحیم کاری --- --Assembling ----- ----- فناوری اطلاعات و ارتباطات تست عملکرد ----- دما و رطوبت تست
خدمات تست
از X-Ray (2-D و 3-D)
BGA از X-Ray بازرسی
AOI تست (خودکار نوری بازرسی)
فناوری اطلاعات و ارتباطات تست (در مدار تست)
تست عملکرد (در سطح هیئت مدیره و سیستم)
پرواز پروب
قابلیت ها
سطح سوار فن آوری / قطعات (SMT مجمع)
از طریق سوراخ دستگاه / قطعات (THD)
قطعات مختلف: SMT و THD مونتاژ
BGA / میکرو BGA / uBGA
QFN، پاپ و سرب کمتر تراشه
2800 پین تعداد BGA
0201/1005 اجزای منفعل
0.3 / 0.4 پیچ
پاپ بسته بندی
فلیپ تراشه در زیر پر CCGA
BGA Interposer / پشته
و بیشتر…
جزئیات محصول:
پرداخت:
|
برجسته کردن: | pcb assembly process,circuit board assembly,circuit board assembly |
---|
Electronic PCBA Design PCB circuit board , pcb design layout Double-Sided
Specifications
1, No MOQ;
2, OEM SMT&DIP Service;
3, 1-22 Layer;
4, UL.ROSH SGS Certification;
5, High quality, low cost&fast delivery.
Welcome to Rigao Electronics .CO.,Ltd.
- Contract Manufacturing
- Engineering Services
- PCB Design & Assembly and copy service
- Prototyping
- Components purchasing
- Cable and Wire Assemblies
- Plastics and Molds
- Fast turn around

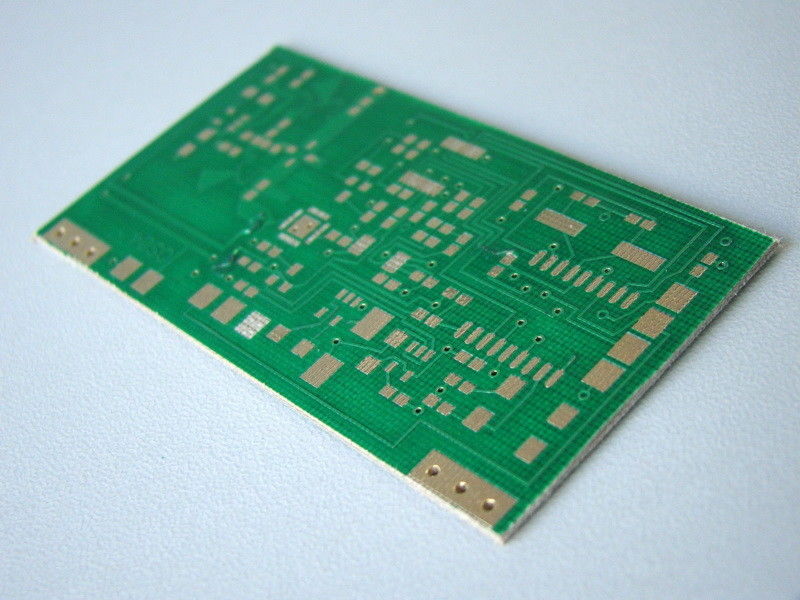

1. Double-Sided FR4 material 1 oz copper pcb board
2. Green solder mask, Immersion gold
3. with Competitive price
General Specifications Capability
Material Requirements:
Size | Max.Finshed Size | 20.9”x24.4”(530mm x 620mm ) |
Board Thickness | Standard | 0.004”to0.16 ” ±10% ( 0.1mmto4.0mm±10% ) |
Min. | Single/ Double-sided:0.008”±0.004”(0.2mm ±0.1mm) | |
4-layer:0.01”±0.008”(0.4mm ±0.1mm) | ||
8-layer :0.01”±0.008”(0.4mm ±0.1mm) | ||
Bow and twist | < 7/1000 | |
Copper Weight | Outer Cu weight | 0.5oz ~ 3.0oz |
Inner Cu wight | 0.5oz ~ 3.0oz | |
Laminate Materials | FR-4,FR-1,,FR-2,CEM-1,CEM-3 |
Process Requirements:
Solder Mask | Color | green,light green,white,black,dark brown,yellow,red,blue |
Min. solder mask clearance | 0.003”(0.07mm) | |
Thickness | 0.0005”-0.0007”(0.012mm-0.017mm) | |
Silkscreen | Color | White,black,yellow,red,blue,green |
Min. Size | 0.006”(0.15mm) | |
Surface Finish | HASL,HASL pb free,immersion gold,immersion silver,immersion tin,O.S.P (Entek),S/G plating,ENEPIG,G/F plating,carbon |
Quality Control:
Electrical testing | Flying Probe Tester | Y |
Controlled Impedance | Tolerance | ±10% |
Impedance tester | Tektronix TDS8200 | |
Routing | End Mills Test | ± 0.006”(0.15mm) |
CNC Tolerance | ±0.004”(0.1mm) | |
V-Cut Depth V-cut | FR-4(1/3+-0.1mm);FR-1,FR-2,CEM-1,CEM-3(1/2+-0.1mm) | |
V-cut angle V-CUT | 15°,18°,30° | |
V-CUT | line,hole,V-shape |
Manufacturing Capability for PCB Board
1). Material type: CEM-3,FR-4,FR-4-TG170/TG180,Halogen Free,Rogers,Arlon,Taconic,Isola,PTFE, Bergquist
2). Surface Treatment: HASL,HASL lead-free,HAL,Flash gold,immersion gold,OSP,Gold Finger
Palting,Selective thick gold plating, immersion silver,immersion tin, Carbon ink,peelable mask
3). Solder mask colour: Green/MATT Green/Blue/Yello/White/Black/Red
4). Board Size: 650mm*1000mm
5). Board Layer: 1L-26L
6). Board thickness: 0.2mm to 6.0mm
7). Finished Copper thickness: 0.5 OZ to 6 OZ
8). Min. drilled hole size: 3mil (0.075mm)
9). Min. Line width/Line spacing: 3mil/3mil
10). Copper thickness in hole: >20um
11). Board thickness tolerance: ±10%
12). Outline tolerance: Routing:±0.1mm,Punching:±0.1mm
13). Hole tolerance: PTH: ±0.076mm , NPTH: ±0.05mm
14). impedance control tolerance: ±10%
15). Warp and Twist: <0.75%
16). Tested by:Flying-Probe Tester, Fixture tester , Visual Inspection
17). Special requirements: Buried and blind vias, impedance control, thick Cu PCB,selectivity plating gold 30 microinch
18). Profiling: Punching, Routing, V-CUT, Beveling
19). Certificate: UL,ISO 9001,ISO14001,ROHS
20). We have a sound quality management system,Ensure the quality of all products
High precision manufacturing
Our Principle is simple, “Act by heart, Make the best.”
Our Strength is distinct, “Years of experiences in PCB and PCBA field”
Our Goal is achievable, “ To be the most reliable supplier of PCB and PCBA.”
Our Orientation is clear, “Focus on prototypes and low to medium volume business ”
