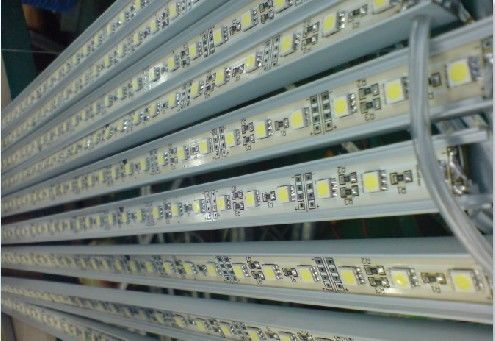

مونتاژ PCB با کیفیت بالا، PCB به رهبری با چراغ های رهبری (مواد آلومینیومی و FR4
مشخصات فنی
مؤسسه پی سی پی led
1. طرح بندی و ساخت PCB
2. تهیه قطعات
3. مجمع PCB SMT و DIP
4. IC قبل از برنامه / سوزاندن در خط
5. آزمون E-D دقیق شامل: AOI، ICT، آزمون عملکردی،
6. آزمایش پیری برای همه PCBA LED
ما می توانیم بهترین قیمت، کیفیت خوب، تحویل سریع و بهترین خدمات پس از فروش را تضمین کنیم!
خوش آمدید به Huaswin!
Huaswin Electronics یک تولید کننده PCB و PCB حرفه ای است که در شنزن چین واقع شده است.
ما خدمات یک مرحله ای را ارائه می کنیم: طراحی PCB، ساخت PCB، خرید قطعات، SMT و DIP
مونتاژ، IC قبل از برنامه نویسی / سوزاندن در خط، آزمایش، بسته بندی ضد استاتیک.
قابلیت PCB و خدمات:
1. PCB یک طرفه، دو طرفه و چند لایه (تا 30 لایه)
2. PCB قابل انعطاف (تا 10 لایه)
3. PCB سفت و محکم (تا 8 لایه)
4. CEM-1، CEM-3 FR-4، FR-4 TG بالا، پلییمید، مواد آلومینیومی.
5. HAL، HAL سرب آزاد، غوطه وری طلا / نقره / قلع، طلای سخت، درمان سطح OSP.
6. صفحه مدار چاپی سازگار با استاندارد 94V0 می باشد و طبق استاندارد بین المللی PCB Class 2 IPC610 مطابقت دارد.
7. مقدار از نمونه اولیه به حجم تولید متغیر است.
8. آزمون 100٪ E
مشخصات دقیق تولید PCB
1 | لایه | 1-30 لایه |
2 | ماده | CEM-1، CEM-3 FR-4، FR-4 TG بالا، پلییمید، مواد آلومینیوم. |
3 | ضخامت هیئت مدیره | 0.2mm-6mm |
4 | اندازه هیئت مدیره حداکثر | 800 * 508 میلیمتر |
5 | اندازه سوراخ Min.drilled | 0.25mm |
6 | عرض min.line | 0.075 میلیمتر (3 میلی لیتر) |
7 | فاصله min.line | 0.075 میلیمتر (3 میلی لیتر) |
8 | پایان سطح | HAL، HAL سرب رایگان، غوطه وری طلا / نقره / قلع، طلای سخت، OSP |
9 | ضخامت مس | 0.5-4.0oz |
10 | رنگ مات را پوشانده است | سبز / سیاه / سفید / قرمز / آبی / زرد |
11 | بسته بندی داخلی | بسته بندی خلاء، کیسه های پلاستیکی |
12 | بسته بندی بیرونی | بسته بندی استاندارد کارتن |
13 | تحمل سوراخ | PTH: ± 0.076، NTPH: ± 0.05 |
14 | گواهی | UL، ISO9001، ISO14001، ROHS، TS16949 |
15 | مشت زدن پروفیل | مسیریابی، V-CUT، Beveling |
خدمات مونتاژ PCB:
مجمع SMT
انتخاب خودکار و محل
قرار دادن جزء کوچک به عنوان 0201
QEP زیبا BGA
بازرسی اتوماتیک نوری
مونتاژ از طریق سوراخ
موج لحیم کاری
مونتاژ دستی و لحیم کاری
تامین منابع
IC پیش برنامه ریزی / سوزاندن در خط
تست عملکرد به عنوان درخواست
آزمایش پیری برای تابلوهای LED و قدرت
مونتاژ کامل واحد (که شامل پلاستیک، جعبه فلزی، کویل، کابل مونتاژ و غیره)
طراحی بسته بندی
پوشش مناسب
پوشش دوگانه و پوشش اسپری عمودی در دسترس است. حفاظت از لایه دی الکتریک غیر هدایت شده است
برای محافظت از مونتاژ الکترونیکی از آسیب به دلیل اعمال بر روی صفحه مدار چاپی مدار چاپی
آلودگی، اسپری نمک، رطوبت، قارچ، گرد و غبار و خوردگی ناشی از محیط های شدید یا شدید.
هنگامی که پوشش داده شده است، به وضوح به عنوان یک ماده روشن و براق قابل مشاهده است.
ساخت جعبه کامل
راه حل های جعبه ساخت کامل شامل مدیریت مواد تمام قطعات، قطعات الکترومکانیکی،
پلاستیک، روکش و مواد چاپ و بسته بندی
روش های تست
تست AOI
· چک برای خمیر لحیم کاری
· چک برای اجزای پایین تا 0201 "
· چک کردن اجزای گم شده، افست، قطعات نادرست، قطبیت
بازرسی اشعه ایکس
X-Ray بازرسی با وضوح بالا را فراهم می کند:
· BGA ها
· تخته های خالی
تست در مدار
تست درون مدار معمولا در رابطه با AOI به حداقل رساندن نقایص عملکرد ناشی از
مشکلات جزئی
· تست قدرت
· آزمون عملکرد پیشرفته
· برنامه نویسی فلش
· آزمایش عملکرد
مشخصات دقیق مجمع PCB
1 | نوع مجلس | SMT و Thru-Hole |
2 | نوع سرب | رطوبت حلال آب، سرب و بدون سرب |
3 | اجزاء | گذرنامه های پایین به 0201 اندازه |
BGA و VFBGA |
تراشه بدون سرب حمل / CSP |
مونتاژ SMT دو طرفه |
زیبا به 08 مایل |
تعمیرات BGA و ربول |
بخش خدمات حذف و جایگزینی روزانه |
3 | اندازه تختخواب | کوچکترین: 0.25x0.25 اینچ |
بزرگترین: 20x20 اینچ |
4 | فرمت های فایل | بیل مواد |
فایل های Gerber |
فایل انتخابی N-Place (XYRS) |
5 | نوع خدمات | کلید روشن، کلید باز و بسته بندی جزئی |
6 | بسته بندی کامپوننت | نوار برش |
لوله |
رول |
قطعات سست |
7 | روشن کردن زمان | 15 تا 20 روز |
8 | آزمایش کردن | بازرسی AOI |
بازرسی اشعه ایکس |
تست در مدار |
تست عملکردی |
