معرفی:
تمرکز بر روی یکی از اساسی ترین PCB، قطعات متمرکز در یک طرف، طرف دیگر از سیم است سیم concentrated.Because تنها در یک طرف به نظر می رسد، بنابراین این نوع از PCB PCB است طرفه نامیده می شود.
تنها نمودار پانل سیم کشی است اولویت با چاپ شبکه داده می شود، که شده است، در سطح مس چاپ شده بر روی عامل مقاومت در برابر، برای جلوگیری از جوشکاری مقاومت در برابر پس از اچ چاپ شده بر روی علامت، و پس از آن مشت زدن راه پردازش برای تکمیل سوراخ قطعات راهنمای و ظاهر. علاوه بر این، بخشی از یک مقدار کمی از محصولات متنوع، با استفاده از عامل مقاومت در برابر نور الگوی از روش عکاسی تشکیل.
درجه حرارت عامل از 130 C تا 230 C. تک وجهی تخته در دسترس با سطح هستند از اتمام از جمله محافظ آلی سطح (OSP)، غوطه وری نقره، قلع، و آبکاری طلا همراه با هر دو سربدار و یا بدون سرب داغ لحیم کاری با هوای (HASL).
مواد:
تک وجهی مواد پایه PCB در مقاله فنلی مس تخته چند لایه، اپوکسی رزین مس صفحه چند لایه است اولویت داده.
ساختار:
اول، فویل مس به اچ، و غیره فرآیند برای به دست آوردن یک مدار مورد نیاز، یک فیلم محافظ حفر می شود به افشای پد مربوطه. پس از تمیز کردن و پس از آن روش به ترکیب این دو نورد. سپس بخش پد در معرض آبکاری طلا یا حفاظت قلع.
فرایند تولید:
مسی با روکش ورق تنها - بری - فتوشیمیایی روش / صفحه نمایش انتقال تصویر چاپ - حذف خوردگی چاپ شده بود - تمیز کردن، خشک - سوراخ ماشینکاری - شکل - تمیز کردن خشک - چاپ جوشکاری مقاومت در برابر پوشش - درمان - چاپ نماد علامت - درمان - خشک کردن تمیز کردن خشک - شار پوشش داده شده از قبل - یک محصول به پایان رسید
کاربرد
تک وجهی PCB ترین استفاده از رادیو، دستگاه گرمایش، سردخانه، ماشین لباسشویی و دیگر کالا لوازم الکتریکی، و همچنین به عنوان چاپگر، تلوان ماشین آلات، چراغ روشنایی، قطعات الکترونیکی، مانند مدار دستگاه تجاری
جزئیات محصول:
پرداخت:
|
| برجسته: | سریع ساخت به نوبه خود مدار چاپی,به نوبه خود تخته مدار چاپی سریع |
||
|---|---|---|---|

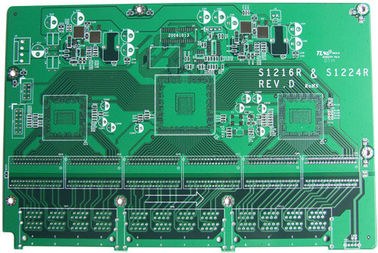

مهندسی مجرد دوطرفه PCB معکوس CEM-3 پروژه با OSP، روشن کردن سریع مدار
جزئیات سریع
PCB نوع: | سریع نمونه های اولیه روشن PCB |
لایه: | 1 لایه |
حداقل .Line عرض / فضا: | 3mil / 3mil |
حداقل. از طریق قطر: | از 0.3mm |
پایان ضخامت: | 1.6mm |
سطح پایان: | OSP |
اندازه: | 100 * 55MM |
مواد: | FR4-1.6MM |
رنگ: | سبز |
کاربرد: | کنترل کننده |
شرح
ما یک توقف تولید مدار چاپی هیئت مدیره، ارائه خدمات ساخت PCB برای PCB تک، دو یا چند لایه در حجم کم و تولید با حجم بالا مقدار با طیف گسترده ای از مواد و گزینه های فن آوری است.
اعمال نفوذ طراحی و مونتاژ از خدمات ما در یک سیستم تولید کلید در دست، ما می توانیم تولید PCB کم هزینه با بالاترین کیفیت ارائه می کنند. با استفاده از انواع روش های بازرسی برای اطمینان از عملکرد محصول نهایی است. پیشنهاد ما مشخصات کامل، مقدار تخته مدار چاپی کوچک و سفارشی تنظیمات بورد مدار چاپی تبدیل سریع. علاوه بر این، ما ارائه دهنده برتر تخته مدار چاپی به نظامی / هوا و فضا / دفاع / پزشکی و تجاری.
توانایی های فنی
تعداد لایه | 1، 2، 4 و یا 6 تا 36 لایه |
منظور تعداد | 1 تا 500،000 |
شکل هیئت مدیره | مستطیل، گرد، اسلات، کاتر، پیچیده، نامنظم |
نوع هیئت مدیره | سفت و محکم، انعطاف پذیر، سفت و سخت انعطاف پذیر |
مواد هیئت مدیره | اپوکسی شیشه ای FR4، FR4 بالا TG، سازگار با RoHS؛ آلومینیوم، راجرز، و غیره |
برش هیئت مدیره | برشی، V-نمره، تب، روت |
ضخامت تخته | فلکس، 0.2 ~ 6.0 میلی متر، 0.01 ~ 0.25 " |
وزن مس | 1.0، 1.5، 2.0 اونس |
ماسک جوشکاری | LPI سبز دو طرفه، همچنین رنگ قرمز، سفید، زرد، آبی، سیاه و سفید پشتیبانی |
ابریشم صفحه نمایش | دو طرفه و یا تک طرفه به رنگ سفید، زرد، سیاه و سفید، و یا منفی |
ابریشم صفحه نمایش دقیقه عرض خط | .006 "یا 0.15mm |
ابعاد هیئت مدیره حداکثر | 45 * 45 "و یا 114 X 114 سانتی متر |
حداقل اثری / شکاف | 0.004 "، 0.1mm، یا 4 میل |
حداقل قطر سوراخ مته | 0.006 "، 0.15mm، و یا 6 میل |
پایان سطح | HASL، نیکل، IMM طلا، IMM قلع، IMM نقره ای، OSP و غیره |
هیئت مدیره تحمل ضخامت | ± 10٪ |
تحمل وزن مس | ± 0.25 اونس |
حداقل ضخامت حافظه | .12 "، 3.0 میلی متر، و یا 120 میل |
عمق V-نمره | 20-25٪ از ضخامت تخته |
اندود از طریق سوراخ | بله |
سوراخ سینک | بله |
فرمت فایل طراحی | گربر RS-274X، 274D، عقاب و DXF اتوکد، DWG |
نمودار PCB تولید جریان
روش تست
ما قبل از حمل و نقل از هر هیئت مدیره PCB انجام چند روش های تضمین کیفیت. این شامل:
سریع بار به نوبه خود منجر
برای تولید PCB، ما می توانیم ارائه 2 تا 7 روز نوبه خود در اطراف بار. برای PCB چند لایه، سریع ترین زمان چرخش بستگی به تعداد لایه و کمیت.
تضمین خدمات
ما مطمئن شوید که به خدمت به هر مشتری حرفه ای، صادقانه و دوستانه به بهترین توانایی ما. ما با کمال میل دوباره کار خواهد کرد پروژه خود را اگر پروژه شما است 100٪ رضایت بخش نیست.
یک نقل قول سریع در حال حاضر
با ارسال یک لایحه از مواد، از جمله فایل های گربر نقشه مونتاژ و ما یک نقل قول به شما در ساعت داشته باشد. با Hengda شرکت شنژن است هرگز وجود یک هزینه پنهان و قیمت های ما بسیار رقابتی و مناسب می باشد.
