PCB طرفه

معرفی:

تمرکز بر روی یکی از اساسی ترین PCB، قطعات متمرکز در یک طرف، طرف دیگر از سیم است سیم concentrated.Because تنها در یک طرف به نظر می رسد، بنابراین این نوع از PCB PCB است طرفه نامیده می شود.

تنها نمودار پانل سیم کشی است اولویت با چاپ شبکه داده می شود، که شده است، در سطح مس چاپ شده بر روی عامل مقاومت در برابر، برای جلوگیری از جوشکاری مقاومت در برابر پس از اچ چاپ شده بر روی علامت، و پس از آن مشت زدن راه پردازش برای تکمیل سوراخ قطعات راهنمای و ظاهر. علاوه بر این، بخشی از یک مقدار کمی از محصولات متنوع، با استفاده از عامل مقاومت در برابر نور الگوی از روش عکاسی تشکیل.

درجه حرارت عامل از 130 C تا 230 C. تک وجهی تخته در دسترس با سطح هستند از اتمام از جمله محافظ آلی سطح (OSP)، غوطه وری نقره، قلع، و آبکاری طلا همراه با هر دو سربدار و یا بدون سرب داغ لحیم کاری با هوای (HASL).

مواد:

تک وجهی مواد پایه PCB در مقاله فنلی مس تخته چند لایه، اپوکسی رزین مس صفحه چند لایه است اولویت داده.

ساختار:

اول، فویل مس به اچ، و غیره فرآیند برای به دست آوردن یک مدار مورد نیاز، یک فیلم محافظ حفر می شود به افشای پد مربوطه. پس از تمیز کردن و پس از آن روش به ترکیب این دو نورد. سپس بخش پد در معرض آبکاری طلا یا حفاظت قلع.

فرایند تولید:

مسی با روکش ورق تنها - بری - فتوشیمیایی روش / صفحه نمایش انتقال تصویر چاپ - حذف خوردگی چاپ شده بود - تمیز کردن، خشک - سوراخ ماشینکاری - شکل - تمیز کردن خشک - چاپ جوشکاری مقاومت در برابر پوشش - درمان - چاپ نماد علامت - درمان - خشک کردن تمیز کردن خشک - شار پوشش داده شده از قبل - یک محصول به پایان رسید

کاربرد

تک وجهی PCB ترین استفاده از رادیو، دستگاه گرمایش، سردخانه، ماشین لباسشویی و دیگر کالا لوازم الکتریکی، و همچنین به عنوان چاپگر، تلوان ماشین آلات، چراغ روشنایی، قطعات الکترونیکی، مانند مدار دستگاه تجاری

حرفه ای آلومینیوم مبتنی بر LED PCB انجمن 1oz ک / 2oz فروش / 3oz فروش PCB تک لایه

Professional Aluminum Based LED PCB Board 1oz / 2oz / 3oz Single Layer PCB

تصویر بزرگ : حرفه ای آلومینیوم مبتنی بر LED PCB انجمن 1oz ک / 2oz فروش / 3oz فروش PCB تک لایه

جزئیات محصول:

Place of Origin:	China
نام تجاری:	JHD PCB
گواهی:	UL,RoHs,SGS,ISO9001-2008
شماره مدل:	جهد-PA-1869

پرداخت:

Minimum Order Quantity:	1000pcs
قیمت:	US$0.1-US$4.99
Packaging Details:	Vacuum in Carton
زمان تحویل:	7-10 روز
Payment Terms:	T/T, Western Union
Supply Ability:	30000 square meters per month

مخاطب

توضیحات محصول جزئیات

برجسته کردن:

LED مدار چاپی

پایه آلومینیوم PCB

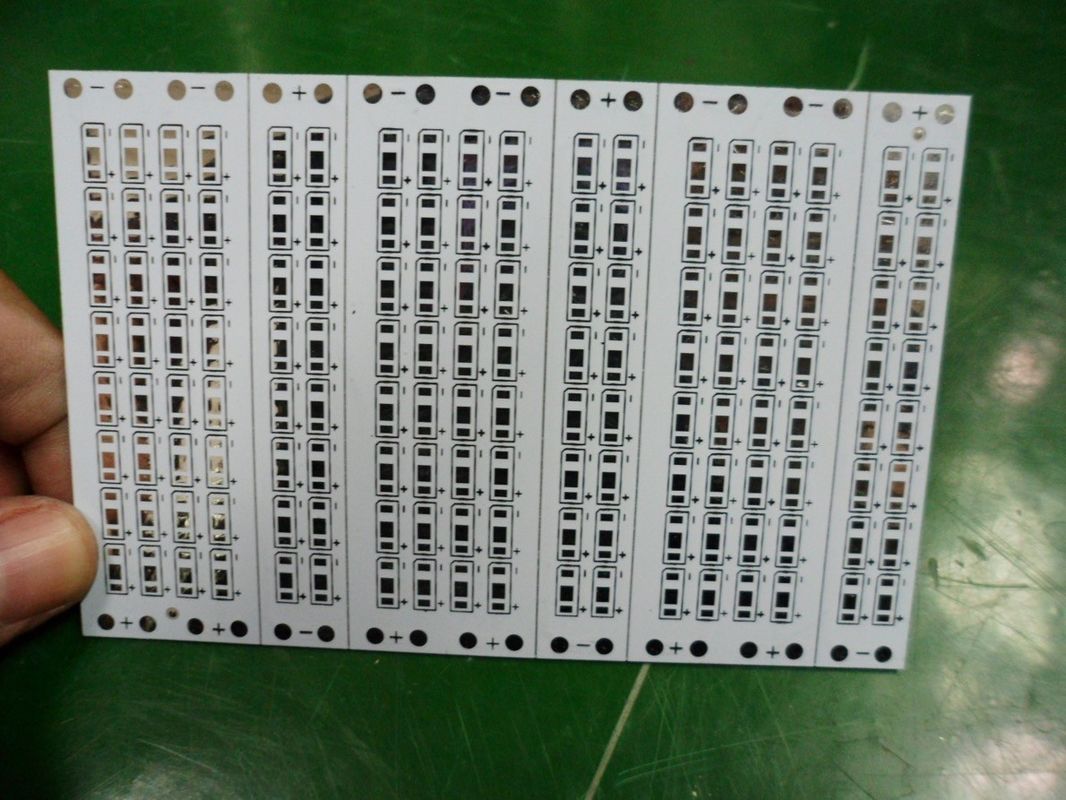

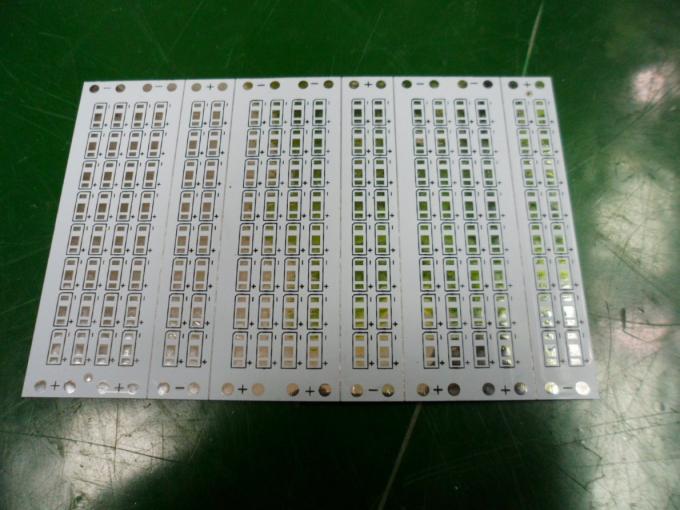

حرفه ای آلومینیوم مبتنی بر LED PCB انجمن 1oz ک / 2oz فروش / 3oz فروش PCB تک لایه

تولید PCB حرفه ای

پایه مواد: آلومینیوم

لایه: 1 لایه

هیئت مدیره ضخامت: 1.0mm / نخ 1.2mm / 1.5mm با / گام 2.0mm / 3.0mm

ابعاد انجمن: 30MM قطر، 45MM، 50MM، 55mm، 60mm، 65MM (آن می تواند سفارشی)

لایه مس: 1oz ک / 2oz فروش / 3oz فروش

لحیم: سفید / مشکی / آبی / قرمز

سیلک: سیاه و سفید

پایان سطح: LF HAL / HAL / OSP / غوطه وری طلا / آبکاری نقره ای

مشخصات کلی: CNC مسیریابی / V-برش / پانچ

همه پارامترهای می تواند سفارشی!

چرا ما؟
کیفیت
UL ما (E465880) / استاندارد ROHS مطمئن شویم مجامع کیفیت از آغاز تا پایان. که آیا آن یک محصول سفارشی ساده و یا یک تولید کلید در دست اجرا پیچیده است، جهد PCB به بالاترین استانداردهای کیفیت رعایت خواهد شد.
توانا
جهد PCB آخرین قابلیت مونتاژ و مدارک بیمه است که با کیفیت است به هر محصول ما تولید ساخته شده است ارائه می دهد.

تجربه
که آن را به ساخت خود را می آید که شما می خواهید یک شریک شما می توانید در بستگی دارد. تیم مدیریت ما دارای بیش از از 8years دانش صنعت ترکیب شده است. تیم مهندسی ما دارای بیش از 5 سال تجربه.

حفاظت از منافع خود
محافظت از حقوق مالکیت فکری خود را یک کار است! کارکنان ما از حرفه ای آموزش دیده اند همه کار تحت یک قرارداد محرمانه سخت و درمان اسناد و مدارک مهم خود را به عنوان آنها را خود را دارند.

انعطاف پذیری
جهد PCB خودمان افتخار به توانایی ما در برنامه خیاط سفارشی در سراسر نیازهای مشتریان. PCB جهد زمان برای گوش دادن به نیازهای کسب و کار خود را منحصر به فرد و پس از آن مجموعه ای از آنها پیشی بگیرد طول می کشد.

سرب زمان

نمونه: 3-4 روز

تولید انبوه: 7-15 روز (به مقدار بستگی دارد)

شرایط پرداخت

T / T، وسترن یونیون

بسته بندی و حمل و نقل

بسته بندی وکیوم در کارتن

قابلیت کارخانه

مورد	قابلیت تولید
درمان سطحی	OSP غوطه وری طلا غوطه وری نقره غوطه وری قلع سرب HAL آبکاری نقره ای
PCB نوع لایه	سمت تک، دو طرف
حداکثر. پنل کار حجم	1500mm به * 600MM
حداقل. پنل کار حجم	از 4mm * از 4mm
AL بسترهای ضخامت	از 0.3mm-از 4mm
حداقل. عرض هادی	0.15mm
حداقل. فاصله هادی	0.15mm
حداقل. اندازه سوراخ حفاری	0.2MM
صفحه تحمل ضخامت	0.1mm ±
تحمل پنل در دست اجرا	0.1mm ±
ترازبندی V-CUT	0.1mm ±
تحمل سوراخ قطر	شده 0.05mm ±
سوراخ تحمل مکان	0.076mm ±
در دست اجرا مس ضخامت	35um-105um (1oz ک-6oz فروش)
اچ تحت برش	> / = 2.0
PTH و پنل آبکاری یکنواختی	> 90٪
Eing / فلش طلا ضخامت	1-5u ''
لحیم کاری ضخامت ماسک	15um-35um
حداقل. لحیم کاری پل ماسک	0.076mm (3mil)
روی صفحه نمایش چاپ	سفید / سیاه (به نیاز شما بستگی دارد)
رسانایی گرمایی	1.0 ~ 20W / MK
ولتاژ قابل تحمل	AC 2000V، DC 1500 ~ 4000V

مروری جهد PCB شرکت

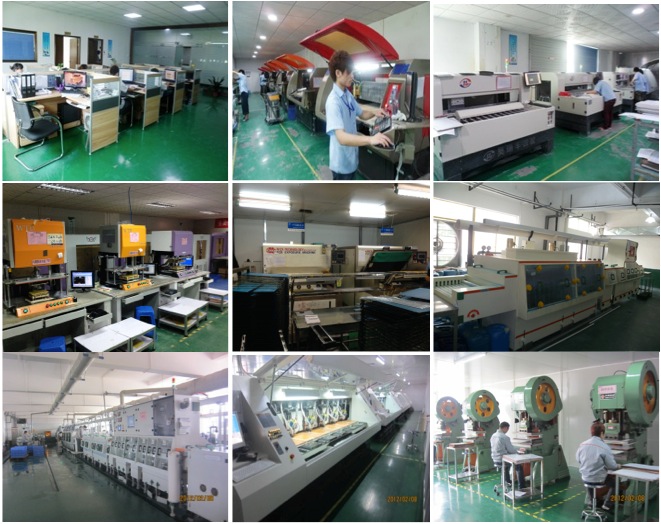

خط تولید

PCB جهد در این نمایشگاه نورپردازی حرفه ای

نکات خرید

یک اگر شما می خواهید برای خرید PCB ما، شما باید یک فایل Gerber رسمی یا غیر رسمی * فایل .pcb یا چیزی شبیه به ارائه.
ب. اگر شما می خواهید برای خرید توسط مقدار زیادی، لطفا Mr.Hank بپرسید.
ج. اگر شما می خواهید برای خرید PCBA، شما باید فایل های Gerber، * فایل .pcb، لیست BOM و غیره ارائه
د. اگر شما می خواهید به تکثیر برخی از هیئت مدیره PCB exsited برای شما، لطفا ابتدا ارائه تصاویر بسیار روشن است، پس اگر شما با نقل قول برآورد ما راضی هستند، و سپس به ما چیزی واقعی ارسال، بنابراین ما می توانیم آن را برای شما کلون.
E. اگر هیچ یک از موارد فوق می تواند شما را کمک کند، لطفا با ما تماس بگیرید به طور مستقیم توسط اسکایپ، QQ و یا ایمیل. ما بسیار خوشحالیم که برای پاسخ به سوالات شما بپرسید، رضایت خود را به مقصد نهایی ما است.

PCB جهد می خواهم به شریک قابل اعتماد خود را در آینده ای نزدیک!
