معرفی:
تمرکز بر روی یکی از اساسی ترین PCB، قطعات متمرکز در یک طرف، طرف دیگر از سیم است سیم concentrated.Because تنها در یک طرف به نظر می رسد، بنابراین این نوع از PCB PCB است طرفه نامیده می شود.
تنها نمودار پانل سیم کشی است اولویت با چاپ شبکه داده می شود، که شده است، در سطح مس چاپ شده بر روی عامل مقاومت در برابر، برای جلوگیری از جوشکاری مقاومت در برابر پس از اچ چاپ شده بر روی علامت، و پس از آن مشت زدن راه پردازش برای تکمیل سوراخ قطعات راهنمای و ظاهر. علاوه بر این، بخشی از یک مقدار کمی از محصولات متنوع، با استفاده از عامل مقاومت در برابر نور الگوی از روش عکاسی تشکیل.
درجه حرارت عامل از 130 C تا 230 C. تک وجهی تخته در دسترس با سطح هستند از اتمام از جمله محافظ آلی سطح (OSP)، غوطه وری نقره، قلع، و آبکاری طلا همراه با هر دو سربدار و یا بدون سرب داغ لحیم کاری با هوای (HASL).
مواد:
تک وجهی مواد پایه PCB در مقاله فنلی مس تخته چند لایه، اپوکسی رزین مس صفحه چند لایه است اولویت داده.
ساختار:
اول، فویل مس به اچ، و غیره فرآیند برای به دست آوردن یک مدار مورد نیاز، یک فیلم محافظ حفر می شود به افشای پد مربوطه. پس از تمیز کردن و پس از آن روش به ترکیب این دو نورد. سپس بخش پد در معرض آبکاری طلا یا حفاظت قلع.
فرایند تولید:
مسی با روکش ورق تنها - بری - فتوشیمیایی روش / صفحه نمایش انتقال تصویر چاپ - حذف خوردگی چاپ شده بود - تمیز کردن، خشک - سوراخ ماشینکاری - شکل - تمیز کردن خشک - چاپ جوشکاری مقاومت در برابر پوشش - درمان - چاپ نماد علامت - درمان - خشک کردن تمیز کردن خشک - شار پوشش داده شده از قبل - یک محصول به پایان رسید
کاربرد
تک وجهی PCB ترین استفاده از رادیو، دستگاه گرمایش، سردخانه، ماشین لباسشویی و دیگر کالا لوازم الکتریکی، و همچنین به عنوان چاپگر، تلوان ماشین آلات، چراغ روشنایی، قطعات الکترونیکی، مانند مدار دستگاه تجاری
جزئیات محصول:
پرداخت:
|
| Material: | FR4 | Board Thickness: | 1.6mm |
|---|---|---|---|
| Finish copper: | 1OZ | SOlder mask: | Green |
| Finished: | V-Cut/CNC | ||
| برجسته: | PCB تک لایه,تخته مدار طرفه |
||

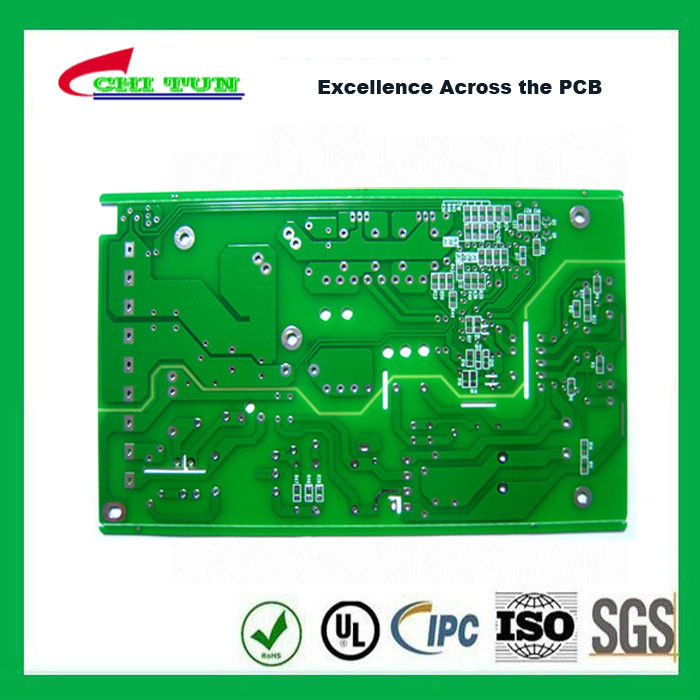

FR4 1.6MM HASL تک وجهی PCB انجمن سبز لحیم PCB 1oz کرم
توضیحات محصول | |
شماره مدل: | CTE-001 |
تعداد لایه: | 1layer |
مواد: | FR4 |
پایان ضخامت: | 1.6mm |
پایان مس: | 1 اونس |
سطح پایان: | HASL |
ماسک لحیم کاری سبز | |
کارگاه چاپ سیلک سفید | |
CNC مسیریابی | |
محل منبع: | چین |
نام تجاری: | CHITUN |
صدور گواهینامه: | UL، ROHS، ISO |
استاندارد: | IPC و یا بر اساس requestion مشتریان |
CTE پیشرو در صنعت مدار چاپی
با بیش از از 15years تجربه، چی قدح الکترونیک با مسئولیت محدود به سرعت در حال تبدیل شدن به انتخاب منطقی برای تولید کنندگان مدار چاپی در چین است. ما افتخار می کنیم به تولید محصولات با کیفیت بالا است. ما می توانیم سفارشات تولید در 1 لایه های رسیدگی به تمام تا 24 لایه. و ما باید تبدیل سریع، حجم کوچک و بزرگ نوع خدمات حجم بدون MOQ.
قابلیت فناوری
ویژگی | 2015 | 2016 | 2017 | |
مادهء اصلی | CEM1، CEM3، مواد پایه آلومینیوم | CEM1، CEM3، مواد پایه آلومینیوم | CEM1، CEM3، مواد پایه آلومینیوم | |
حداکثر. تعداد لایه | 24 | 30 | 32 | |
حداکثر. PCB حجم (حداکثر) | 558mm X 660mm | 558mm X 660mm | 558mm X 660mm | |
مس پایه | 1/3 اونس - - 5 اونس | 1/3 - - 5 اونس | 1/3 - - 5 اونس | |
ضخامت مس (بیرونی) | 6 اونس | 6 اونس | 6 اونس | |
حداکثر. انجمن میلی متر ضخامت (MIL) | 3.4 (134) | 3.4 (134) | 3.4 (134) | |
حداقل. انجمن میلی متر ضخامت (MIL) | 0.1 (4) | 0.1 (4) | 0.1 (4) | |
حداقل. عرض خط / فاصله | UM داخلی (MIL) | 75/100 (3 4) | 75/75 (3/3) | 75/75 (3/3) |
کاپشن، پالتو و UM (MIL) | 100/100 (4/4) | 75/75 (3/3) | 75/75 (3/3) | |
حداقل. مکانیک اندازه مته (میلی متر) | 0.2 | 0.2 | 0.2 | |
حداقل. HWTC UM (MIL) | 175 (7) | 175 (7) | 175 (7) | |
حداقل. ماسک جوشکاری باز کردن UM (MIL) | 50 (2) | 50 (2) | 50 (2) | |
بهترین SMT پیچ میلی متر (MIL) | .40 (16) | .45 (18) | .45 (18) | |
BGA دستگاه پیچ (پایه 1oz ک مس) (MIL) | 0.25-0.3 (10/12) | 0.25-0.3 (10/12) | 0.25-0.3 (10/12) | |
نوع پرداخت سطح | HASL، سرب HASL رایگان، ENIG، فلش طلا، طلا به ضخامت، آبکاری طلا انتخابی، OSP، انتخابی OSP / HASL، غوطه وری قلع، نقره ای غوطه وری | HASL، سرب HASL رایگان، ENIG، فلش طلا، طلا به ضخامت، آبکاری طلا انتخابی، OSP، انتخابی OSP / HASL، غوطه وری قلع، نقره ای غوطه وری | HASL، سرب HASL رایگان، ENIG، فلش طلا، طلا به ضخامت، آبکاری طلا انتخابی، OSP، انتخابی OSP / HASL، غوطه وری قلع، نقره ای غوطه وری | |
کنترل امپدانس | +/- 10٪ | +/- 8٪ | +/- 8٪ | |
تاب برداشتن | 0.7٪ | 0.5٪ | 0.5٪ | |
فن آوری ویژه: کنترل Impendence، PCB Differencial مدار چاپی هیئت مدیره، Peelabemask PCB، تراکم بالا PCB HDI PCB های مس سنگین، تخته مدار فلزی هسته، via ها مسی با روکش PCB برد مدار چاپی، کور و مدفون، لیزر حفر via ها، سوختگی در صفحات و اسلاید، فلکس شوراها و فاضلاب فلکس PCB برد مدار چاپی، لبه نیم از طریق تخته سوراخ مدار، انتخابی آبکاری سخت طلا، نازک ویژه و یا هیئت مدیره ویژه ضخیم PCB، PCB با رزین متصل سوراخ اندود
مزیت:
شرایط تجارت:
حداقل مقدار سفارش: | 1 عدد |
قیمت: | مذاکره |
جزئیات بسته بندی: | جعبه |
زمان تحویل: | تبدیل سریع و نوع طبیعی |
شرایط پرداخت: | TT، LC، و دیگران بر اساس مذاکره |
قابلیت ارائه: | 1، 000، 000PCS / هفته |
