PCB دو طرفه

معرفی

دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل

هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.

مزایای

در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.

دو تخته مدار مراحل طراحی

1. آماده نقشهها مدار

2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء

3، هیئت مدیره برنامه ریزی

4، به جدول شبکه و لوازم جانبی

5، اجزای طرح به صورت خودکار

6، تنظیم طرح

7، تجزیه و تحلیل تراکم شبکه

8، قوانین سیم کشی مجموعه ای

9، مسیریابی خودکار

10، دستی تنظیم سیم کشی

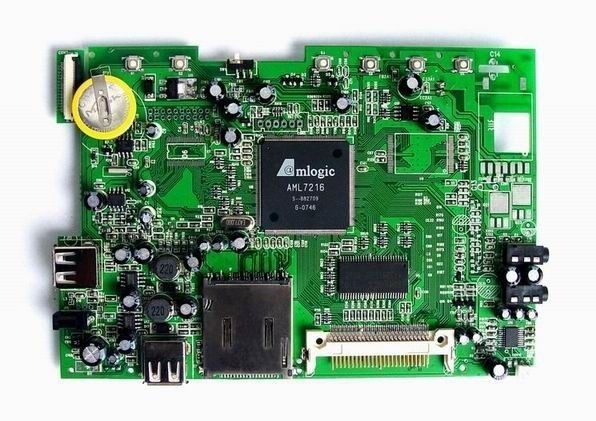

دو هیئت مدیره PCB دو طرفه برای مادربرد، مدار چاپی مونتاژ برد

تصویر بزرگ : دو هیئت مدیره PCB دو طرفه برای مادربرد، مدار چاپی مونتاژ برد

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Pacific PCB
گواهی:	UL,SONY GP,TSO9001：2000,ISO14000,TS16949,QC080000,OHSAS 18001,
شماره مدل:	اقیانوس آرام 001
مواد پایه:	FR-4
ضخامت مس:	1 اونس
ضخامت صفحه اول:	نخ 1.2mm
اتمام سطح:	HASL

پرداخت:

مقدار حداقل تعداد سفارش:	1pc
قیمت:	Negociation
جزئیات بسته بندی:	بسته بندی وکیوم
زمان تحویل:	5-7 روز کاری
شرایط پرداخت:	T / T، کارت های اعتباری، پرداخت مستقیم، پی پال
قابلیت ارائه:	1،000،000 فوت مربع / ماه

مخاطب

توضیحات محصول جزئیات

دو هیئت مدیره PCB دو طرفه برای مادربرد، مدار چاپی مونتاژ برد

مشخصات

هیئت مدیره PCB 1.Double سمت
2.HASL به پایان رساندن سطح
زمان تحویل 3.short
سفارش 4.small vailabe هستند
5.OEM ارائه شده است

چگونه برای به دست آوردن یک نقل قول از من؟

به منظور من این امکان را به شما یک نقل قول، لطفا به من اطلاعات زیر ارائه می کنند.

1. PCB فایل

لطفا با من فایل های PCB خود را در فایل گربر، .pcb یا فایل .pcbdoc از طریق ایمیل (sales@pcb-pacific.com) ارسال کنید.

2. موجود مواد PCB پایه:

FR4 1.6mm، FR4 نخ 1.2mm، 1.0mm FR4، FR4 و 0.8mm، 1.6mm آلومینیوم

3. موجود ضخامت مس:

0.5oz ترمیم، 1oz کرم، 2oz فروش، 3oz فروش، 4oz رایحه

درمان 4. سطح

غوطه وری طلا بیش از نیکل، سرب HASL رایگان، OSP

5. رنگ های موجود برای ماسک لحیم کاری و بالا روکش (کامپوننت افسانه)

سبز، آبی، قرمز، سیاه، سفید

یک نمونه از خصوصیات مشترک برای PCB است به شرح زیر:

FR4 1.6mm، ROHS، 1 / 1oz کرم، غوطه وری طلا بیش از نیکل، سبز لحیم، سفید بالا روکش

سرب زمان:

برای نمونه مقدار بسیار کمی، آن را حدود 3 تا 4 روز طول می کشد برای ما به کشتی کالا است.

برای برخی از PCB و دسته ای تولید سخت، آن را حدود 7 روز طول می کشد برای حمل و نقل.

برای مونتاژ مدار چاپی، آن حدود 10 روز طول می کشد برای حمل و نقل.

تماس با ما:

هر گونه نگرانی و یا سوال، لطفا احساس رایگان برای تماس با من از طریق ایمیل.

هر یک از ایمیل شما خواهد بود با دقت بخوانید، من به دنبال به جلو به پیام خود را.

• برد مدار چاپی HDI
PCB Pacific یک شرکت تولید پیشرو تخصصی در تولید مقدار کوچک و نمونه های اولیه PCB متنوع است. ما مدیریت سریع زمان به بازار به استاندارد برای تضمین کیفیت.

• قابلیت کلی که در ساز

دسته بندی	شرح	قابلیت
فرمت های فایل	گربر ترجیح کنید-	274-X، 274-D، DPF، ODB ++
فرمت های فایل	فایل دریل	X و Y مختصات، با اندازه ابزار شامل
اندازه	حداکثر. ابعاد به پایان رسید	580mm X 800mm در - تنها / دو طرفه
اندازه	حداکثر. ابعاد به پایان رسید	550MM X 800MM - لایه بندی شده
هیئت مدیره ضخامت	استاندارد	10 ± 1.6mm٪
	حداقل.	تنها / دو طرفه: 0.2MM ± 0.1mm
		4 لایه: 0.4MM ± 0.1mm
		6 لایه: 0.6mm از ± 0.1mm
		8-لایه: 1.0mm ± 0.1mm
		10 لایه: 1.0mm ± 0.12mm
		12 لایه: نخ 1.2mm ± 0.12mm
		...
		32 لایه: 4.0mm ± 0.4MM و بالاتر
	حداکثر.	10 ± 6.3mm٪
	تعظیم و پیچ و تاب	<7/1000
فلز مس	وزن کاپشن، پالتو و مس	1oz کرم ~ 10oz ÔÇå پ
وزن	موجود زنده مس داخلی	1 / 3oz فروش ~ 6oz فروش
مواد ورقه ورقه	FR4 (بالا TG، هالوژن آزاد)، FR5، Isola از (FR408،370HR)، تفلون، پی ها و راجرز (RO4003، RO4350، RO4450)، ورق آلومینیوم (تنها، دو طرفه)
	FR4 ضخامت	1.6mm
	بالا TG FR4 (170 درجه سانتی گراد)	1.6mm
برش هیئت مدیره	حداکثر. تعداد لایه	32
برش هیئت مدیره	حداقل. ضخامت لایه های درونی (ضخامت مس از مطالعه حذف شدند)	0.07mm
حفر	حداقل. اندازه	0.1mm
	حداکثر. اندازه	6.0mm
	انحراف مته	± 0.002 "(0.050mm)
	PTH تحمل سوراخ	± 0.003 "(0.075mm)
	تحمل سوراخ NPTH	± 0.002 "(0.050mm)
	زاویه بین انبساط	80 °، 90 °، 100 °، 120 درجه
آبکاری	حداقل. اندازه سوراخ	.0008 "
آبکاری	نسبت تصویر	20
قلم زنی	ردیابی تحمل عرض	± 20٪
	حداقل. عرض / فضا (1oz ک وزن مس به پایان رسید با شروع از 1 / 3oz فروش)	.003 "/ 0.003" (0.08mm)
	حداقل. عرض / فضا (1oz ک وزن مس به پایان رسید با شروع از 1 / 2oz فروش)	.004 "/ 0.004" (0.1mm)
	حداقل. عرض / فضا (2oz فروش به پایان رسید وزن مس)	.005 "/ 0.005" (0.127mm)
	حداقل. عرض / فضا (3oz فروش به پایان رسید وزن مس)	.008 "/ 0.008" (0.2MM)
	حداقل. عرض / فضا (4oz رایحه به پایان رسید وزن مس)	.012 "/ 0.012" (از 0.3mm)
لایه های درون	حداقل. فضا از حفاری به الگوی درونی	0.1mm
	حداقل. فضا را از رینگ حلقوی به الگوی درونی	0.1mm
	لایه به لایه ثبت نام	± 0.003 "(0.08mm)
ماسک جوشکاری	رنگ	سبز، سبز روشن، مات سبز، سفید، شدید سفید، سیاه و سفید، مشکی مات، قهوه ای تیره، زرد، قرمز، آبی، شفاف
	حداقل. لحیم کاری ترخیص کالا از گمرک ماسک	.003 "
	ضخامت	.0004 "
سیلک	رنگ	سفید، سیاه، زرد، قرمز، آبی، سبز
	حداقل. عرض	.005 "
	حداقل. اندازه	.028 "/ 0.028"
تست الکتریکی	AOI	Y
تست الکتریکی	پرواز پروب تستر	Y
امپدانس کنترل	تحمل	± 10٪
امپدانس کنترل	تستر امپدانس	TEKTRONIX TDS8200
مسیریابی	پایان میلز تست	± 0.15mm (0.006 ")
	تحمل CNC	± 0.15mm (0.006 ")
	عمق-V برش	± 0.1mm (0.004 ")
	زاویه انحراف-V قطع	± 0.1mm (0.004 ")
	نیمه سوراخ	Y
پرداخت سطح	HASL، HASL سرب رایگان، غوطه وری طلا، غوطه وری نقره، قلع غوطه وری، OSP (ENTEK)، آبکاری S / G، ENEPIG، G / F آبکاری، کربن ...
via ها کور و به خاک سپرده	3 + N + 3	Y
via ها کور و به خاک سپرده	رزین، جوهر سوراخ پر کردن، PTH	Y
دیگران	UL بزنید.	Y
دیگران	ISO بزنید.	ISO9001 / ISO14001 / سازگار با استاندارد RoHS
