PCB دو طرفه

معرفی

دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل

هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.

مزایای

در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.

دو تخته مدار مراحل طراحی

1. آماده نقشهها مدار

2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء

3، هیئت مدیره برنامه ریزی

4، به جدول شبکه و لوازم جانبی

5، اجزای طرح به صورت خودکار

6، تنظیم طرح

7، تجزیه و تحلیل تراکم شبکه

8، قوانین سیم کشی مجموعه ای

9، مسیریابی خودکار

10، دستی تنظیم سیم کشی

درست دو تبدیل فرکانس بالا حاضر UPS 1000VA / 800W با 6 IEC رسانه

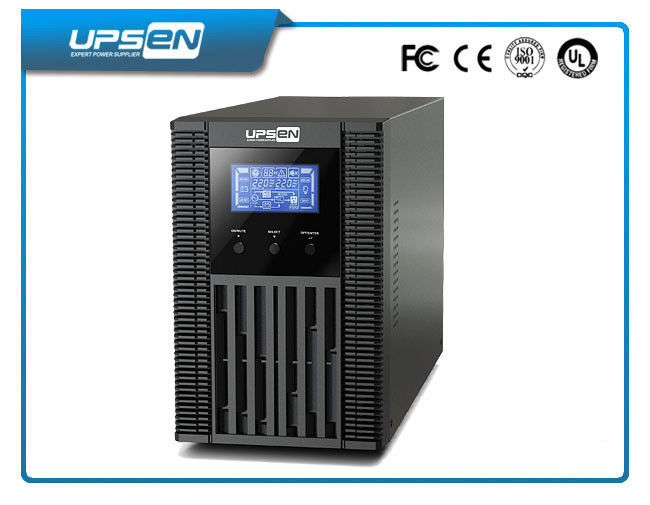

True Double Conversion High Frequency Online UPS 1000Va / 800W with 6 IEC Outlets

تصویر بزرگ : درست دو تبدیل فرکانس بالا حاضر UPS 1000VA / 800W با 6 IEC رسانه

جزئیات محصول:

Place of Origin:	China
نام تجاری:	UPSEN
گواهی:	CE, ISO, RoHS
Model Number:	Green Star Series 1-3Kva

پرداخت:

Minimum Order Quantity:	5pcs
قیمت:	negotiable
Packaging Details:	Cartons & Wooden Pallet
Delivery Time:	7-15 Days
Payment Terms:	T/T, LC, WU, Money Gram etc
Supply Ability:	50,000pcs/Month

مخاطب

توضیحات محصول جزئیات

Type:	Offline	Output Power Factor:	0.8
Phase:	Single Phase	Protection:	Over Load/Current/Voltage, Short Circuit etc
Display:	Digital LCD Display	H.S. Code:	8504402000
برجسته کردن:	یو پی اس تامین کننده آنلاین , سیستم های یو پی اس صنعتی

درست دو تبدیل فرکانس بالا حاضر UPS 1000VA / 800W با 6 IEC رسانه

ویژگی های کلیدی

• ساختار فناوری و اینترنت دو تبدیل
• اونس 2pcs 1000VA یو پی اس داخلی باتری 12V 9AH

• خالص موج سینوسی شکل موج خروجی
• کنترل میکروپروسسوری بهینه سازی قابلیت اطمینان
• ورودی اصلاح ضریب قدرت
• عامل قدرت خروجی 0.8
• وسیع ولتاژ ورودی (110 V - 300 V)
• حالت تبدیل در دسترس
• حالت ECO برای صرفه جویی در انرژی
• ژنراتور سازگار
• گسترش ظرفیت شارژر به 6A برای مدل های بلندمدت
• هوشمند SNMP خوبی کار می کند با یا USB یا RS-232 با هم
• صفحه نمایش جامع اجازه می دهد تا نظارت بر دسترسی آسان و وضعیت UPS

کاربرد:

کامپیوترها، رایانه های شخصی، سرور، اتاق داده، مخابرات، ارتباطات، ترافیک، سیستم بانک، ATM

اداره مالیات، مدرسه و غیره

مشخصات فنی

GREEN STAR ONLINE UPS راهنمای انتخاب
مدل		G1K (L)	G2K (L)	G3K (L)
فاز		تک فاز با زمین
ظرفیت		1000 VA / 800 W	2000 VA / W 1600	3000 VA / W 2400
INPUT
ولتاژ اسمی		100/110/115/120 / 127VAC یا 200/208/220/230 / 240VAC
محدوده ولتاژ ورودی		55-145 VAC یا 110-300 VAC
محدوده فرکانس		40Hz ~ 70 هرتز
ضریب قدرت		≧ 0.99 @ ولتاژ اسمی (100٪ بار)
خروجی
ولتاژ خروجی		100/110/115/120 / 127VAC یا 200/208/220/230 / 240VAC
تنظیم ولتاژ		± 1٪
محدوده فرکانس (محدوده همزمان)		47 ~ 53 هرتز یا 57 ~ 63 هرتز
محدوده فرکانس (بت. حالت)		50 هرتز یا 60HZ ± 0.1 هرتز
نسبت تاج کنونی		3: 1
اعوجاج هارمونیکی		≦ 3٪ THD (بار خطی)؛ ≦ 6٪ THD (بار غیر خطی)
زمان انتقال	AC به DC	صفر
	اینورتر برای دور زدن	4 MS (معمولی)
شکل موج (بت. حالت)		موج سینوسی خالص
بهره وری
به حالت AC		88٪	89٪	90٪
به حالت باتری		83٪	87٪	88٪
باتری
مدل استاندارد	نوع باتری	12 V / 9 ق	12 V / 7AH	12 V / 7 ق
	شماره	2	6	6
	نمونه زمان شارژ مجدد	4 ساعت بهبود می یابند به ظرفیت 90٪
	شارژ کنونی (حداکثر)	1.0
	شارژ ولتاژ	27.4VDC ± 1٪	82.1 VDC ± 1٪	82.1 VDC ± 1٪
مدل بلندمدت *	نوع باتری	بسته به ظرفیت باتری خارجی
	شماره	3	6	8
	شارژ کنونی (حداکثر)	1.0A / 2.0A / 4.0A / 6.0
	شارژ ولتاژ	41.0VDC ± 1٪	82.1 VDC ± 1٪	109.4VDC ± 1٪
شاخص ها
ال سی دی		سطح بار، سطح باتری، حالت AC، حالت باتری، حالت بای پس، و شاخص های گسل
زنگ خطر
حالت باتری		صدایی در هر 4 ثانیه
باتری کم		صدایی در هر ثانیه
اضافه بار		صدایی دو بار در هر ثانیه
خطا		به طور مداوم صدایی
فیزیکی
مدل استاندارد	ابعاد، D x عرض x H (میلی متر)	397 X 145 X 220	419X190X318
	وزن خالص (کیلوگرم)	13	26	28
مدل بلندمدت *	ابعاد، D x عرض x H (میلی متر)	282 × 145 × 220	397 X 145 X 220
	وزن خالص (کیلوگرم)	4.6	6.8	7.4
محیط
رطوبت		20-90٪ RH @ 0- 40 درجه سانتی گراد (غیر متراکم)
سطح سر و صدا		کمتر از 50dBA @ 1 متر
مدیریت
هوشمند RS-232 / USB		پشتیبانی از ویندوز 2000/2003 / XP / ویستا / 2008/7/8، لینوکس، یونیکس و مک
اختیاری SNMP		مدیریت انرژی و توان از مدیر SNMP و مرورگر وب

* مدل بلندمدت تنها در 200/208/220/230 / سیستم های 240VAC در دسترس است.

مزایای رقابتی:

1: گارانتی سه سال آنلاین، یو پی اس، یو پی اس و 1٪ رایگان و یا 2٪ بوردهای مدار رایگان
3: خوب خدمات پس از فروش، ما کامل مسئول هر گونه گسل ناشی از طرف ما باشند
4: تجربه حرفه ای در زمینه قدرت بیش از 10 سال
5: پشتیبانی فنی حرفه ای قبل و بعد از فروش

6: پاسخ به موقع، زمان تحویل سریع و عملیات انعطاف پذیر برای برآوردن درخواست های خاص هر مشتریان.

7: رایگان OEM و ODM خدمات

8: قیمت رقابتی، کیفیت و بالغ محصولات
