معرفی
دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل
هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.
مزایای
در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.
دو تخته مدار مراحل طراحی
1. آماده نقشهها مدار
2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء
3، هیئت مدیره برنامه ریزی
4، به جدول شبکه و لوازم جانبی
5، اجزای طرح به صورت خودکار
6، تنظیم طرح
7، تجزیه و تحلیل تراکم شبکه
8، قوانین سیم کشی مجموعه ای
9، مسیریابی خودکار
10، دستی تنظیم سیم کشی
جزئیات محصول:
پرداخت:
|
Product Name: | Picoflex Connectors | Series: | PCB Board Connectors |
---|---|---|---|
Model Number: | 1273 Series | Description: | 1.27mm Pitch (.050") Board in Connectors |
Original Manufacturer: | SWB Connectors Co.,Ltd | Application: | Home Appliances / Automotive Equipments |
برجسته کردن: | مدار چاپی اتصالات,اتصال PCB انجمن |

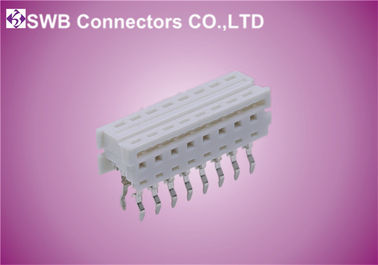

Picoflex PCB هیئت مدیره اتصالات، مرد IDC هیئت مدیره در اتصالات پیچ 1.27mm

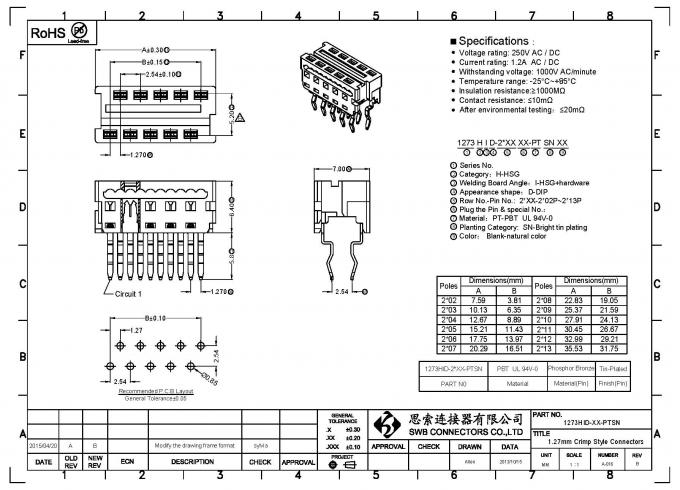

مشخصات:
نام محصول | Picoflex اتصال |
سری محصولات | PCB اتصالات انجمن |
SWB شماره قطعه | 1273HID-2 * XX-PTSN |
جنس | نر |
قیر | 1.27mm |
تعداد سطرها | 2 |
تعداد اطلاعات تماس | 04 ~ 26 |
گرایش | مستقیم |
تماس با مواد | فسفر برنز / برنج |
تماس با آبکاری | فلش طلا |
پلاستیک مواد | PBT UL 94V-0 |
پلاستیک رنگ | طبیعی |
امتیاز در حال حاضر | 1.2A AC / DC |
امتیاز ولتاژ | 250V AC / DC |
OperatingTemp. محدوده | -40 ℃ ~ 105 ℃ |
تماس با مقاومت | 10mΩ حداکثر |
مقاومت عایق | 1000MΩ حداقل |
ولتاژ تحمل | 1000V AC / دقیقه |
سیم محدوده | AWG # 28 |
