PCB دو طرفه

معرفی

دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل

هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.

مزایای

در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.

دو تخته مدار مراحل طراحی

1. آماده نقشهها مدار

2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء

3، هیئت مدیره برنامه ریزی

4، به جدول شبکه و لوازم جانبی

5، اجزای طرح به صورت خودکار

6، تنظیم طرح

7، تجزیه و تحلیل تراکم شبکه

8، قوانین سیم کشی مجموعه ای

9، مسیریابی خودکار

10، دستی تنظیم سیم کشی

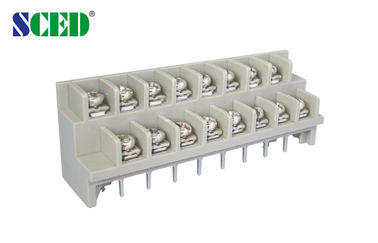

خاکستری دو سطح بلوک ترمینال سد اتصال 300V 7.62mm پیچ

تصویر بزرگ : خاکستری دو سطح بلوک ترمینال سد اتصال 300V 7.62mm پیچ

جزئیات محصول:

Place of Origin:	Shenzhen, China
نام تجاری:	SCED
گواهی:	UL, CE
Model Number:	TB762-04-GY

پرداخت:

Minimum Order Quantity:	500
قیمت:	Get latest price
Packaging Details:	Standard Export Carton
Delivery Time:	7-20 working days
Payment Terms:	T/T
Supply Ability:	1KK poles each monthly

مخاطب

توضیحات محصول جزئیات

Levels:	Double levels	Wire Inlet:	Right angle wire inlet
Applications:	PCB, Frequency Converters, Server Site, Switch, Power Supply, Electric Lighting, Industry Control	Color:	Black
Number of Contacts:	42P - 202P	Pitch:	7.62mm
Rated Current:	15A	Rated Voltage:	300V
Type:	Barrier Terminal Block,Power terminal blocks, Electrical terminal Blocks	Wire Range:	14-22
برجسته کردن:	بلوک ترمینال الکتریکی , بلوک ترمینال مدار چاپی

خاکستری دو سطح بلوک ترمینال سد اتصال 300V 7.62mm پیچ

برنامه های کاربردی:

PCB، فرکانس، سرور سایت، سوئیچ، منبع تغذیه، برق روشنایی، کنترل صنعت،

اتوماسیون، حمل و نقل ریلی، ارتباطات، برق، امنیت، تجهیزات پزشکی،

نظامی، آسانسور، و غیره.

مزیت رقابتی:

1. با کیفیت خوب پایدار

2. قیمت رقابتی

3. پاسخ به سرعت

4. محصولات وسیعی کامل برای انتخاب

5. انعطاف پذیر برای طراحی بخش دقیق در هر مشتریان

سطح دو خاکستری 7.62mm Terminal Block بلوک ترمینال اتصال 4 * 2P - 20 * 2P 300V

■ ورودی سیم زاویه راست؛ □ ورودی سیم عمودی؛ □ ورودی سیم 45 درجه

□ تنها در سطح. ■ سطح دو؛ □ سطح سه

رنگ استاندارد: خاکستری. رنگ های دیگر نیز موجود است، لطفا به زیر مراجعه کنید نحوه سفارش و انتخاب

رنگی که شما می خواهید.

سد بلوک ترمینال، ترمینال برق، بلوک ترمینال برق، بلوک ترمینال کننده

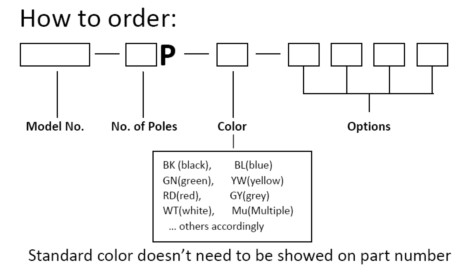

نحوه سفارش:

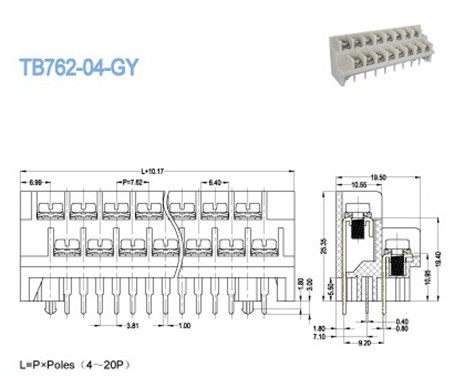

پارامتر و نقشه کشی مشخصات:

UL اطلاعات فنی	B C D
ولتاژ / V کنونی / A	300/15 300/10
سیم محدوده AWG	14-22 14-22
کمیسیون مستقل انتخابات اطلاعات فنی
تغییر تنظیمات رده	Ⅲ Ⅲ Ⅱ
آلودگی کلاس	3 2 2
ولتاژ / V کنونی / A	250/24 320/24 400/ 24
امتیاز خروش KV ولتاژ	4 4 4
امتیاز اتصال MM2 ظرفیت	2.5
ماده
مواد عایق / اشتعال کلاس	PBT / UL94، V-0
ترمینال / آبکاری	برنج / قلع اندود
پیچ / آبکاری	فولاد / نیکل اندود
دیگر پایگاه دادههای
PCB سوراخ میلی متر قطر	φ1.5
برهنه کردن پرده ها طول میلی متر	7-8
پیچ / گشتاور / lbf.in	M 3 / 5-7
