PCB دو طرفه

معرفی

دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل

هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.

مزایای

در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.

دو تخته مدار مراحل طراحی

1. آماده نقشهها مدار

2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء

3، هیئت مدیره برنامه ریزی

4، به جدول شبکه و لوازم جانبی

5، اجزای طرح به صورت خودکار

6، تنظیم طرح

7، تجزیه و تحلیل تراکم شبکه

8، قوانین سیم کشی مجموعه ای

9، مسیریابی خودکار

10، دستی تنظیم سیم کشی

دسته ای دو طرفه PCB ENIG پایان، 2 اونس مس در لایه PCB چاپ طراحی مدار

Fast Batch Double Sided PCB ENIG Finish , 2 OZ Copper PCB Printed Circuit Design

تصویر بزرگ : دسته ای دو طرفه PCB ENIG پایان، 2 اونس مس در لایه PCB چاپ طراحی مدار

جزئیات محصول:

Place of Origin:	China
نام تجاری:	HD-PCB
گواهی:	UL,ISO9001,TS16949.
Model Number:	Double Sided PCB-9

پرداخت:

Minimum Order Quantity:	No MOQ
قیمت:	negotiable
Packaging Details:	Packed in antistatic bag

مخاطب

توضیحات محصول جزئیات

برجسته کردن:

دو مدار طرفه

مدار چاپی دو لایه

دسته ای دو طرفه PCB ENIG پایان، 2 اونس مس در لایه PCB چاپ طراحی مدار

جزئیات سریع

PCB نوع:	PCB دو طرفه
لایه:	2 لایه
حداقل .Line عرض / فضا:	3mil / 3mil
حداقل. از طریق قطر:	از 0.3mm
پایان ضخامت:	1.6mm
سطح پایان:	ENIG
اندازه:	60 * 110MM
مواد:	FR4
رنگ:	سبز
کاربرد:	کنترل کننده

شرح

ما یک توقف تولید مدار چاپی هیئت مدیره، ارائه خدمات ساخت PCB برای PCB تک، دو یا چند لایه در حجم کم و تولید با حجم بالا مقدار با طیف گسترده ای از مواد و گزینه های فن آوری است.
اعمال نفوذ طراحی و مونتاژ از خدمات ما در یک سیستم تولید کلید در دست، ما می توانیم تولید PCB کم هزینه با بالاترین کیفیت ارائه می کنند. با استفاده از انواع روش های بازرسی برای اطمینان از عملکرد محصول نهایی است. پیشنهاد ما مشخصات کامل، مقدار تخته مدار چاپی کوچک و سفارشی تنظیمات بورد مدار چاپی تبدیل سریع. علاوه بر این، ما ارائه دهنده برتر تخته مدار چاپی به نظامی / هوا و فضا / دفاع / پزشکی و تجاری.

توانایی های فنی

تعداد لایه	1، 2، 4 و یا 6 تا 36 لایه
منظور تعداد	1 تا 500،000
شکل هیئت مدیره	مستطیل، گرد، اسلات، کاتر، پیچیده، نامنظم
نوع هیئت مدیره	سفت و محکم، انعطاف پذیر، سفت و سخت انعطاف پذیر
مواد هیئت مدیره	اپوکسی شیشه ای FR4، FR4 بالا TG، سازگار با RoHS؛ آلومینیوم، راجرز، و غیره
برش هیئت مدیره	برشی، V-نمره، تب، روت
ضخامت تخته	فلکس، 0.2 ~ 6.0 میلی متر، 0.01 ~ 0.25 "
وزن مس	1.0، 1.5، 2.0 اونس
ماسک جوشکاری	LPI سبز دو طرفه، همچنین رنگ قرمز، سفید، زرد، آبی، سیاه و سفید پشتیبانی
ابریشم صفحه نمایش	دو طرفه و یا تک طرفه به رنگ سفید، زرد، سیاه و سفید، و یا منفی
ابریشم صفحه نمایش دقیقه عرض خط	.006 "یا 0.15mm
ابعاد هیئت مدیره حداکثر	45 * 45 "و یا 114 X 114 سانتی متر
حداقل اثری / شکاف	0.004 "، 0.1mm، یا 4 میل
حداقل قطر سوراخ مته	0.006 "، 0.15mm، و یا 6 میل
پایان سطح	HASL، نیکل، IMM طلا، IMM قلع، IMM نقره ای، OSP و غیره
هیئت مدیره تحمل ضخامت	± 10٪
تحمل وزن مس	± 0.25 اونس
حداقل ضخامت حافظه	.12 "، 3.0 میلی متر، و یا 120 میل
عمق V-نمره	20-25٪ از ضخامت تخته
اندود از طریق سوراخ	بله
سوراخ سینک	بله
فرمت فایل طراحی	گربر RS-274X، 274D، عقاب و DXF اتوکد، DWG

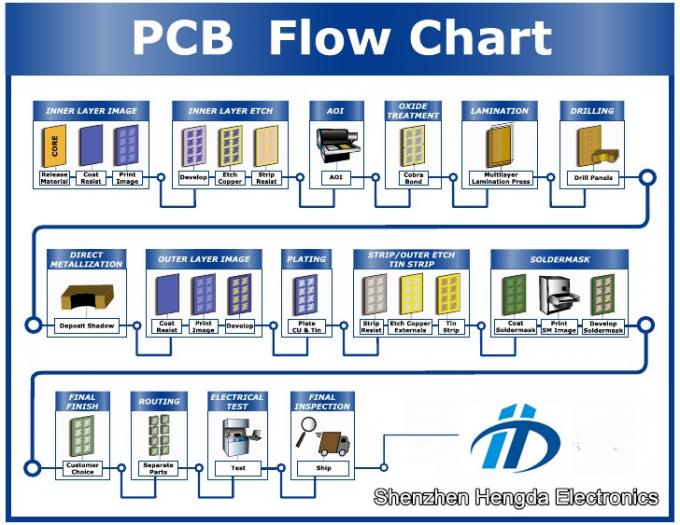

نمودار PCB تولید جریان

روش تست

ما قبل از حمل و نقل از هر هیئت مدیره PCB انجام چند روش های تضمین کیفیت. این شامل:

بازرسی بصری
پرواز کاوشگر
بستر ناخن
کنترل امپدانس
تشخیص لحیم کاری، توانایی
میکروسکوپ دیجیتال metallograghic
AOI (خودکار بازرسی نوری)

سریع بار به نوبه خود منجر

برای تولید PCB، ما می توانیم ارائه 2 تا 7 روز نوبه خود در اطراف بار. برای PCB چند لایه، سریع ترین زمان چرخش بستگی به تعداد لایه و کمیت.

تضمین خدمات

ما مطمئن شوید که به خدمت به هر مشتری حرفه ای، صادقانه و دوستانه به بهترین توانایی ما. ما با کمال میل دوباره کار خواهد کرد پروژه خود را اگر پروژه شما است 100٪ رضایت بخش نیست.

یک نقل قول سریع در حال حاضر

با ارسال یک لایحه از مواد، از جمله فایل های گربر نقشه مونتاژ و ما یک نقل قول به شما در ساعت داشته باشد. با Hengda شرکت شنژن است هرگز وجود یک هزینه پنهان و قیمت های ما بسیار رقابتی و مناسب می باشد.
