PCB دو طرفه

معرفی

دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل

هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.

مزایای

در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.

دو تخته مدار مراحل طراحی

1. آماده نقشهها مدار

2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء

3، هیئت مدیره برنامه ریزی

4، به جدول شبکه و لوازم جانبی

5، اجزای طرح به صورت خودکار

6، تنظیم طرح

7، تجزیه و تحلیل تراکم شبکه

8، قوانین سیم کشی مجموعه ای

9، مسیریابی خودکار

10، دستی تنظیم سیم کشی

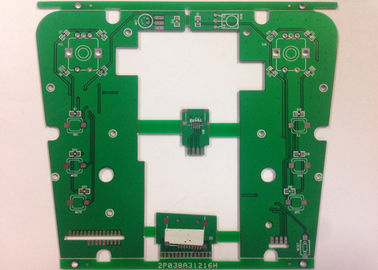

لحیم کاری سبز ماسک PCB های دو طرفه با سفید سیلک برای کنترل کنترل HASL انجمن

Green Solder Mask Double Sided PCB with White Silkscreen for Navigation Control HASL Board

تصویر بزرگ : لحیم کاری سبز ماسک PCB های دو طرفه با سفید سیلک برای کنترل کنترل HASL انجمن

جزئیات محصول:

Place of Origin:	China
نام تجاری:	SYF
گواهی:	SGS, ISO9001:2008, REACH, UL, RoHs
Model Number:	SYF-312

پرداخت:

Minimum Order Quantity:	10 PCS
قیمت:	negotiable
Packaging Details:	OUTER CARDBOARD CARTON WITH INNER VACCUM-PACKED
Delivery Time:	8-10 DAYS
Payment Terms:	D/P, T/T, L/C, Western Union, Paypal
Supply Ability:	1 MILLION PIECES PER MONTH

مخاطب

توضیحات محصول جزئیات

Service:	PCB, PCBA, ODM, OEM	Materia:	FR4/FR1/CEM-1/CEM-2/Metal Core
Solder Mask:	Green/Yellow/Red/Black	Surface Finish:	HAL, OSP, HASL, ENIG, Immersion Tin, Immersion Silver
Production:	Gerber File or Design Data Needed.
برجسته کردن:	دو طرفه برد مدار چاپی , PCB های دو طرفه

سبز لحیم PCB دو طرفه با سفید سیلک برای جوشکاری HASL ماشین

جزئیات سریع:

فایل گربر مورد نیاز است.
تولید کننده PCB حرفه ای است.
تضمین کیفیت و حرفه ای خدمات پس از فروش.
دستگاه حفاری دیجیتال از آلمان.

تولید PCB تخته مدار چاپی
مهندسی فرآیند	موارد	قابلیت تولید
ورقه ورقه	هیئت مدیره ضخامت	0.2 ~ 3.2mm
نوع محصول	لایه های	2L-16L
ورقه ورقه شدن	حداکثر. اندازه پانل	500 × 600MM
لایه های داخلی	هسته ضخامت داخل	0.1 ~ گام 2.0mm
	ردیابی داخلی	حداقل: 4 / 4mil
	ضخامت مس داخلی	1.0 ~ 3.0oz
تحمل ابعاد	هیئت مدیره تحمل ضخامت	± 10٪
تحمل ابعاد	ترازبندی لایه اینتر	3mil ±
تحمل حفاری	اندازه گیری پنل	حداکثر: 660 × 600MM
	حفاری ابعاد	≧ 0.25mm
	سوراخ قطر تحمل	شده 0.05mm ±
	سوراخ تحمل مکان	0.076mm ±
	Min.Annular حلقه	شده 0.05mm
PTH + پنل آبکاری	سوراخ ضخامت دیوار مس	≧ 20um
PTH + پنل آبکاری	یکنواختی	≧ 90٪
لایه خارجی	آهنگ عرض	حداقل: 0.08mm
لایه خارجی	آهنگ فاصله	حداقل: 0.08mm
آبکاری الگو	در دست اجرا مس ضخامت	1oz کرم ~ 2oz فروش
EING / فلش طلا	نیکل ضخامت	2.5um ~ 5.0um
EING / فلش طلا	طلا ضخامت	0.03 ~ 0.05um
ماسک جوشکاری	ضخامت	15 ~ 35um
ماسک جوشکاری	لحیم کاری پل ماسک	3mil
طول	عرض خط / فاصله بین خطوط	6 / 6mil
ENIG	نیکل ضخامت	≧ 120u "
ENIG	طلا ضخامت	1 ~ 50u "
پخ	پخ ابعاد	30 ~ تا 300mm
مسیریابی	تحمل ابعاد	0.1mm ±
	اندازه شکاف	حداقل: 0.4MM
	قطر برش	0.8 ~ 2.4mm است
منگنه زنی	تحمل نمای کلی	0.1mm ±
منگنه زنی	اندازه شکاف	حداقل: 0.5MM
V-CUT	ابعاد V-CUT	حداقل دیگر: 60mm
	زاویه	15 ° 30 ° 45 °
	باقی می ماند تحمل ضخامت	0.1mm ±
سطح هوای گرم	قلع ضخامت	100 ~ 300u "
تست	ولتاژ تست	250V
تست	Max.Dimension	680 × 600MM
کنترل امپدانس	تحمل	± 10٪
سهمیه جنبه		12: 1
لیزر حفاری حجم		4mil (0.1mm)

توضیحات مربوط به صفحه مدار
عمومی مواد	TG-180 FR4
هیئت مدیره ضخامت	1.6 میلی متر
تعداد لایه	2 جداره
ضخامت مس	2 اونس
پرداخت سطح	HASL آزاد منجر شود
ماسک جوشکاری	سبز
سیلک	سفید
ردیابی فاصله	0.075mm
اندازه سوراخ	از 0.3mm
سوراخ مس ضخامت	≥20μm
اندازه گیری	212 × 157mm
بسته	بیرونی: کارتن کارتن با تسمه دو داخلی: خلاء بسته بندی شده در بسته های پلاستیکی نرم و
گواهی	UL، ISO9001: 2008، ROHS، رسیدن، SGS
برتری	نصب و ODM، قیمت رقابتی، تحویل سریع،
نیازمندی های ویژه	BGA لحیم کاری و انگشت طلا قابل قبول به خاک سپرده شد و کور از طریق، کنترل امپدانس، از طریق پلاگین،
برنامه های کاربردی	ارتباطات، خودرو، همراه، کامپیوتر، پزشکی
