PCB دو طرفه

معرفی

دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل

هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.

مزایای

در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.

دو تخته مدار مراحل طراحی

1. آماده نقشهها مدار

2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء

3، هیئت مدیره برنامه ریزی

4، به جدول شبکه و لوازم جانبی

5، اجزای طرح به صورت خودکار

6، تنظیم طرح

7، تجزیه و تحلیل تراکم شبکه

8، قوانین سیم کشی مجموعه ای

9، مسیریابی خودکار

10، دستی تنظیم سیم کشی

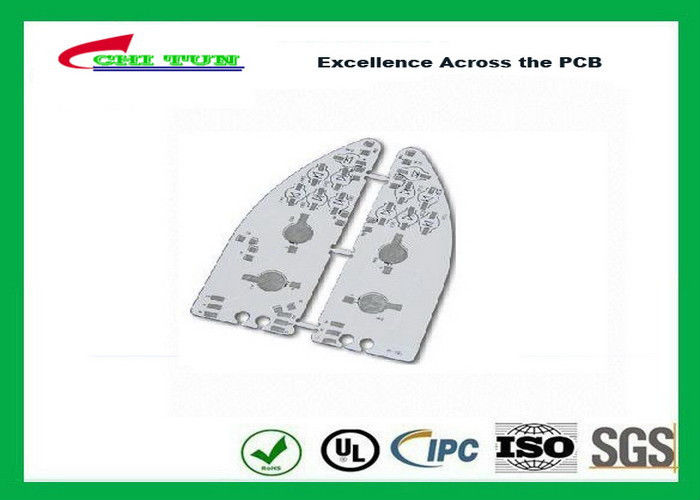

PCB از 2 لایه LED آلومینیوم پایه تخته مدار چاپی، سفید لحیم

تصویر بزرگ : PCB از 2 لایه LED آلومینیوم پایه تخته مدار چاپی، سفید لحیم

جزئیات محصول:

Place of Origin:	China
نام تجاری:	ChiTunPCB
گواهی:	UL/ISO/ROHS/SGS
Model Number:	CTEL0210124

پرداخت:

Minimum Order Quantity:	1pcs
قیمت:	base on gerberfiles
Packaging Details:	Vacuum package and export standard corton
Delivery Time:	8-15days
Payment Terms:	TT, LC, Western Union, D/A,, D/P,and others base on negotiation

مخاطب

توضیحات محصول جزئیات

Material:

Aluminum

Layer:

Thickness:

1.6mm

برجسته کردن:

PCB دو لایه

PCB های دو طرفه

	توضیحات محصول
شماره مدل:	CTEL0210124
تعداد لایه:	2Layer
مواد:	AL
پایان ضخامت:	1.6mm
فلز مس:	35UM
PCB حجم:	1369 * 145.5mm
عرض خط / خط فاصله	10 / 10mil
اندازه Min.Hole:	0.5MM
پایان سطح:	HASL
	ماسک لحیم کاری سبز
	هیچ sillkscreen
	فرز و آبکاری سوراخ نیم
	CNC / یک پنل با 8 نوع مختلف
محل منبع:	چین
نام تجاری:	CHITUN
صدور گواهینامه:	UL، ROHS، ISO
استاندارد:	استاندارد IPC

گزینه های هنر برای تولید تخته فلزی هسته مدار

1 لایه		یادداشت
ماده	هسته آلومینیوم، پوشش FR4
حداکثر. اندازه	500MM X 500MM
ضخامت آلومینیوم	1.5mm، در گام 2.0mm
مس اولیه	35μm (برای 1.5MM)، 140μm (برای گام 2.0mm)
سطح	HAL بدون سرب، غوطه وری طلا، غوطه وری قلع
سازگار با RoHS	بله
2 لایه اندود از طریق
ماده	هسته آلومینیوم، پوشش FR4
حداکثر. اندازه	600MM X 600MM
ضخامت آلومینیوم	نخ 1.2mm، 1.5mm، در 1.6mm
	و 0.8mm، 1.0mm، گام 2.0mm
مس اساس	18μm، 35μm، 70μm، 105μm، 140μm
سطح	HAL بدون سرب، غوطه وری طلا، غوطه وری قلع
سازگار با RoHS	بله
پارامترهای طراحی
حداقل. عرض هادی	200μm
حداقل. فاصله هادی	200μm
حداقل. رینگ حلقوی	150μm
حداقل. از طریق (PTH)	از 0.3mm

PCB از 2 لایه LED آلومینیوم پایه تخته مدار چاپی، سفید لحیم

س: 1. آیا می توانم یک نمونه است؟

پاسخ: بله، ما می توانیم شما نمونه ما ارسال برای بررسی کیفیت ما

س: 2. چه زمان سرب است؟

A: نمونه باید 1-3 روز، تولید انبوه نیاز 7-10 روز، همچنین با توجه به حجم سفارش

Q 3. آیا شما هر گونه محدودیت MOQ؟

A: MOQ ما 1PCS است

س: 4. چگونه می توانم شما کشتی کالا و چگونه مدت طول می کشد می رسد؟

پاسخ: ما معمولا با DHL، UPS، فدرال اکسپرس و یا TNT کشتی. این حالت معمولا 3-5 روز طول می کشد تا می رسند.

س: 5. چه فایل ما باید ارائه دهد؟

A: ساخت فیبر مدار چاپی باید فایل گربر (PROTEL، مدار چاپی قدرت، پد فایل) ارائه، PCBA باید فایل گربر و لیست BOM را ارائه دهد.

س: 6. ما می خواهیم به بازدید از شرکت شما؟

A: مشکلی نیست، ما یک تولید و پردازش، شرکت ها، نگاه به جلو به ورود خود را و ما شما منجر خواهد شد به بازدید از کارخانه و کارخانه پردازش.
