معرفی
دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل
هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.
مزایای
در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.
دو تخته مدار مراحل طراحی
1. آماده نقشهها مدار
2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء
3، هیئت مدیره برنامه ریزی
4، به جدول شبکه و لوازم جانبی
5، اجزای طرح به صورت خودکار
6، تنظیم طرح
7، تجزیه و تحلیل تراکم شبکه
8، قوانین سیم کشی مجموعه ای
9، مسیریابی خودکار
10، دستی تنظیم سیم کشی
|
جزئیات محصول:
پرداخت:
|
| مواد: | FR1 و FR2 و CEM1 و CEM3، FR4 | بدون لایه: | 2 |
|---|---|---|---|
| پرداخت سطح: | ENIG (غوطه وری طلا) / سیلور غوطه وری / OSP / HASL | ضخامت صفحه اول: | 0.4MM / و 0.8mm / 1.0mm / نخ 1.2mm / 1.6mm / گام 2.0mm / 2.4mm است |
| ضخامت مس: | 1-6 اونس | ||
| برجسته: | سفارشی مدار چاپی ساخت,ساخت برد مدار چاپی |
||

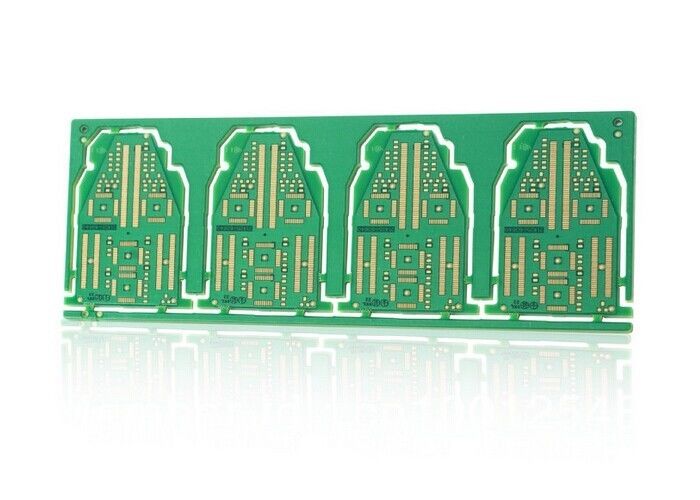

الکترونیک و کنترل سبز دو PCB دو طرفه با V برش / چاله تمبر مسیریابی نمای کلی
"PCB 2L" نیز به عنوان "PCB های دو طرفه" (D / PCB S) نام برد. PTH (از طریق) ضروری است، اما آن را مدفون نکرده اند یا سوراخ کور. قطعات را می توان در هر دو طرف بالا و پایین مونتاژ، بنابراین شما لازم نیست که در مورد آن برای قرار دادن قطعات در هیئت مدیره نگران، و نه نیاز به از طریق اجزای سوراخ است که همیشه گران تر از یک SMD استفاده کنید.
در حال حاضر این یکی از محبوب ترین انواع PCB بر روی زمین است، و ما می توانید 24 ساعت خدمات سریع به نوبه خود برای آنها فراهم کند.
کاربرد
LED، ارتباطات راه دور، نرم افزار کامپیوتر، روشنایی، ماشین بازی، کنترل صنعتی، قدرت، خودرو و بالا پایان لوازم الکترونیکی مصرفی، و غیره: محصولات به طیف گسترده ای از صنایع با تکنولوژی بالا مانند اعمال می شود. با کار مداوم و تلاش برای بازاریابی، صادرات محصولات به آمریکا، کانادا، شهرستان اروپا، آفریقا و دیگر کشورهای آسیا و اقیانوس آرام
مزیت
1. کارخانه PCB مستقیم
2. PCB با کیفیت بالا
3. PCB قیمت خوب
4. PCB زمان سریع
5. صدور گواهینامه PCB (ISO / UL E354810 / سازگار با استاندارد RoHS)
تماس با شخص: Miss. aaa
تلفن: 86 755 8546321
فکس: 86-10-66557788-2345
