PCB دو طرفه

معرفی

دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل

هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.

مزایای

در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.

دو تخته مدار مراحل طراحی

1. آماده نقشهها مدار

2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء

3، هیئت مدیره برنامه ریزی

4، به جدول شبکه و لوازم جانبی

5، اجزای طرح به صورت خودکار

6، تنظیم طرح

7، تجزیه و تحلیل تراکم شبکه

8، قوانین سیم کشی مجموعه ای

9، مسیریابی خودکار

10، دستی تنظیم سیم کشی

لحیم کاری سبز ماسک 2 اونس PCB با دقت بالا نمونه اولیه ساخت PCB

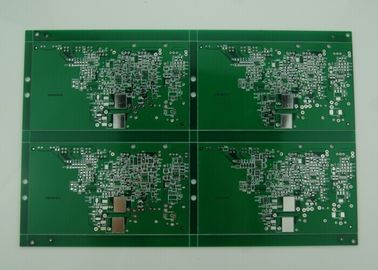

تصویر بزرگ : لحیم کاری سبز ماسک 2 اونس PCB با دقت بالا نمونه اولیه ساخت PCB

جزئیات محصول:

محل منبع:	چین
نام تجاری:	LT CIRCUIT
گواهی:	UL E354810, SGS, ISO9001:2008

پرداخت:

مقدار حداقل تعداد سفارش:	هیچ کشورهاي
قیمت:	negotiable
جزئیات بسته بندی:	خلاء + کارتن
زمان تحویل:	3-20 روز
شرایط پرداخت:	T/T، استئوآرتریت انجام میگیرد، اعتبارات اسنادی، وسترن یونیون، پی پال، و غیره.
قابلیت ارائه:	ده هزار ماه/متر مربع

مخاطب

توضیحات محصول جزئیات

برجسته کردن:

مدار چاپی دو طرف

ساخت برد مدار چاپی

لحیم کاری سبز ماسک 2 اونس PCB با دقت بالا نمونه اولیه ساخت PCB

مشخصات کلیدی / قابلیت های خاص

عدد. لایه:	2
ورقه ورقه مواد:	FR4
سطح پایان:	HASL
ضخامت مس:	2 OZ بعد از آبکاری
ضخامت تخته:	1.6mm (0.062 ")
اندازه هیئت مدیره:	10.50 "X 6.82"
رنگ از ماسک:	سبز
رنگ سیلک:	سفید با جوهر غیر رسانا
قابلیت اشتعال:	UL 94V-0
طرز کار:	انطباق با IPC-A-600 & IPC-6012 کلاس II
رسانایی گرمایی	-

محصول نرم افزار

LED، ارتباطات راه دور، نرم افزار کامپیوتر، روشنایی، ماشین بازی، کنترل صنعتی، قدرت، خودرو و بالا پایان لوازم الکترونیکی مصرفی، و غیره: بورد مدار چاپی به طیف گسترده ای از صنایع با تکنولوژی بالا مانند اعمال می شود. با کار مداوم و تلاش برای بازاریابی، صادرات محصولات به آمریکا، کانادا، شهرستان اروپا، آفریقا و دیگر کشورهای آسیا و اقیانوس آرام

ظرفیت

		نمونه اولیه با دقت بالا	تولید انبوه PCB
لایه حداکثر		1-28 لایه	1-14 لایه
عرض MIN خط (MIL)		3mil	4mil
فضای MIN خط (MIL)		3mil	4mil
حداقل از طریق (حفاری مکانیکی)	thickness≤1.2mm انجمن	0.15mm	0.2MM
	thickness≤2.5mm انجمن	0.2MM	از 0.3mm
	ضخامت صفحه> 2/5 میلیمتری	تصویر Ration≤13: 1	تصویر Ration≤13: 1
سهمیه جنبه		تصویر Ration≤13: 1	تصویر Ration≤13: 1
ضخامت صفحه	MAX	8mm و	7mm و
ضخامت صفحه	MIN	2 لایه: 0.2MM؛ 4 لایه: 0.35mm؛ 6 لایه: 0.55mm؛ 8 لایه: 0.7MM؛ 10 لایه: 0.9mm	2 لایه: 0.2MM؛ 4 لایه: 0.4MM؛ 6 لایه: 0.6mm از؛ 8layers: و 0.8mm
حداکثر اندازه انجمن		610 * 1200mm است	610 * 1200mm است
ضخامت مس حداکثر		0.5-6oz	0.5-6oz
طلا غوطه وری / طلا اندود ضخامت		طلا غوطه وری: طلا، 1-8u " انگشت طلا: طلا، 1-150u " طلا اندود: طلا، 1-150u " نیکل اندود: 50-500u "
سوراخ مس ضخیم		25um 1mil	25um 1mil
تحمل	ضخامت صفحه	thickness≤1.0mm انجمن: +/- 0.1mm 1.0mm <thickness≤2.0mm انجمن: +/- 10٪ انجمن ضخامت> گام 2.0mm: +/- 8٪	thickness≤1.0mm انجمن: +/- 0.1mm 1.0mm <thickness≤2.0mm انجمن: +/- 10٪ انجمن ضخامت> گام 2.0mm: +/- 8٪
	تحمل نمای کلی	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > فاصله کانونی 300mm: +/- 0.2MM	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > فاصله کانونی 300mm: +/- 0.2MM
	مقاومت ظاهری	± 10٪	± 10٪
MIN لحیم کاری پل ماسک		0.08mm	0.10mm
قابلیت متصل via ها		0.25mm - 0.60mm	0.70mm - 1.00mm
