هیئت مدیره PCB و فاضلاب

معرفی

انعطاف پذیری تخته مدار چاپی و فاضلاب تخته با استفاده از ترکیبی از فن آوری های هیئت مدیره انعطاف پذیر و صلب در یک برنامه می باشد. ترین تابلوهای فلکس سفت و سخت از لایه های متعدد از بسترهای مدار انعطاف پذیر متصل به یک یا سفت و سخت تر تخته خارجی و / یا داخلی، بسته به طراحی نرم افزار تشکیل شده است. لایه انعطاف پذیر طراحی شده اند به در یک حالت ثابت از انعطاف پذیری و معمولا به منحنی خم در طول تولید و یا نصب و راه اندازی شد.

طرح فلکس سفت و سخت از طراحی یک محیط هیئت مدیره سفت و سخت معمولی بیشتر به چالش کشیدن، به عنوان این هیئت ها در یک فضای 3D، که نیز ارائه می دهد بهره وری فضایی بیشتری طراحی شده است. قادر بودن به طراحی در سه بعد طراحان فلکس سفت و سخت می تواند پیچ و تاب، بریزید و رول بسترهای هیئت مدیره انعطاف پذیر برای دستیابی به شکل مورد نظر خود را برای بسته برنامه نهایی است.

انواع مواد

FR-4، CEM-1، CEM-3، IMS، بالا TG، فرکانس بالا، هالوژن آزاد، پایه آلومینیوم، پایه هسته فلزی

درمان سطحی

HASL (LF)، فلش طلا، ENIG، OSP (سرب سازگار رایگان)، جوهر کربن،
Peelable S / M، غوطه وری نقره / قلع، طلا انگشت آبکاری، انگشت ENIG + طلا

فرایند تولید

آیا تولید سفت و سخت فلکس نمونه و یا تولید مقادیر نیاز به مقیاس بزرگ ساخت سفت و سخت PCB فلکس و مونتاژ مدار چاپی، تکنولوژی است که به خوبی اثبات شده و قابل اعتماد. بخش PCB فلکس ویژه در غلبه بر فضا و وزن با درجه فضایی از آزادی خوب است.

در نظر گرفتن دقیق راه حل دشوار می شود انعطاف و یک ارزیابی مناسب از گزینه های در دسترس در مراحل اولیه در PCB فلکس مرحله طراحی سفت و سخت خواهد مزایای قابل توجهی بازگشت. این بحرانی سفت و سخت جعل PCB فلکس در فرایند طراحی اولیه شرکت برای اطمینان از طراحی و بخش FAB هر دو در هماهنگی و به حساب برای تغییرات محصول نهایی می باشد.

فاز تولید فلکس سفت و سخت است نیز پیچیده تر و زمان بر تر از ساخت تخته سفت و سخت. تمام اجزای انعطاف پذیر از مونتاژ فلکس سفت و سخت دست زدن، قلم زنی و لحیم کاری فرآیندهای کاملا متفاوت از تخته FR4 سفت و سخت.

کاربرد

LED، ارتباطات راه دور، نرم افزار کامپیوتر، روشنایی، ماشین بازی، کنترل صنعتی، قدرت، خودرو و بالا پایان لوازم الکترونیکی مصرفی، ect.a

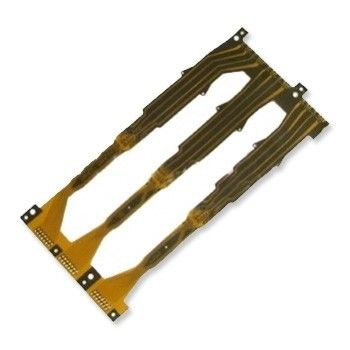

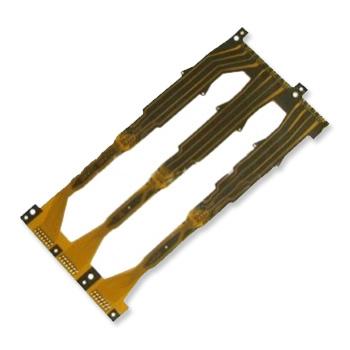

انعطاف پذیر مدار چاپی هیئت مدیره سفت و محکم با 4 لایه

تصویر بزرگ : انعطاف پذیر مدار چاپی هیئت مدیره سفت و محکم با 4 لایه

جزئیات محصول:

محل منبع:	انعطاف پذیر مدار چاپی هیئت مدیره سفت و محکم با 4 لایه
نام تجاری:	Flexible Rigid PCB Board with 4 Layer
گواهی:	UL, ISO 9001, ISO 14001
شماره مدل:	انعطاف پذیر مدار چاپی هیئت مدیره سفت و محکم با 4 لایه

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	FOB USD0.15~6 / Piece
جزئیات بسته بندی:	بسته داخلی: بسته بندی وکیوم + خشک کن بسته بندی بیرونی: کارتن بسته بندی + بسته لامپ
زمان تحویل:	بستگی به مقدار خود
شرایط پرداخت:	T / T؛ اتحادیه غربی ؛ پی پال
قابلیت ارائه:	40،000 متر مربع متر / مربع / ماه

مخاطب

توضیحات محصول جزئیات

انعطاف پذیر مدار چاپی هیئت مدیره سفت و محکم با 4 لایه

محصولات PCB ما تجربه شامل ارتباطات از راه دور، مجامع همراه خودکار، لوازم الکترونیکی مصرفی، کامپیوتر، تجهیزات پزشکی، محصولات صنعتی و دیگران بدون توجه به آن سریع به نوبه خود نمونه، کوتاه مدت و یا تولید انبوه حجم بالا است.

هیئت مدیره PCB فلکس سفت و سخت است در حال حاضر با خدمات نصب و ISO9001 در دسترس: 2008، UL، ROHS، گواهی ISO14000. همچنین ویژگی های ENIG پرداخت سطح، ضخامت مس 1oz کرم و 1.6mm ضخامت تخته.

ما در حال متخصص در PCB سفت و سخت، PCB فلکس و PCB سفت و سخت، فلکس، در عین حال، ما عرضه انواع سفت و سخت و انعطاف پذیری تخته مدار چاپی. ما می توانیم شما طیف گسترده ای از انتخاب PCB سفت و سخت، فلکس در قیمت مقرون به صرفه را ارائه دهد. خوش آمدید به ما مراجعه کنید!

مشخصات:

لایه: 4 لایه
مواد پایه: PI
ضخامت مس: 1oz کرم
ضخامت تخته: 1.6mm
حداقل. اندازه سوراخ: 0.2MM
حداقل. عرض خط: 4mil
حداقل. فاصله خط: 4mil
به پایان رساندن سطح: ENIG
رنگ: زرد

برنامه های کاربردی:

وسایل پزشکی
ماشین
هوافضا
تجهیزات صنعتی
ابزار تشخیص
کنترل هوشمند خانه
لوازم الکترونیکی مصرفی

محصول مرتبط Parames

نام محصول	PCB انعطاف پذیر	PCB و فاضلاب	PCB و فاضلاب، فلکس
لایه های	1-6L	1-28L	1-8L
مادهء اصلی	PI	ALU، FR1، FR2، FR4، CEM1، CEM2، CTE	PI، FR4
ضخامت مس	1-3OZ	1-6OZ	1-6OZ
اندازه Min.Hole	0.1mm
Min.Line عرض	0.1mm
رنگ لحیم کاری ماسک دار	سبز، قرمز، سیاه، سفید، زرد
رنگ سیلک	سیاه، سفید، زرد

FPC سازنده قابلیت:

لایه های	1-6layers
در دست اجرا انجمن ضخامت	0.1-0.2mm
حداکثر. (حداقل.) اندازه پانل	600 * 250MM
موجود مواد براده	PI، PET، ED، RA
در دست اجرا تحمل ضخامت تخته	± 10٪
قطر سوراخ در دست اجرا (حداقل)	0.2MM
قطر سوراخ به پایان رسید (حداکثر)	از 6mm
قطر تحمل NPTH سوراخ	شده 0.05mm ±
قطر تحمل PTH سوراخ	شده 0.05mm ±
ضخامت فویل مس	9/12/18/35 / 70um
مدار عرض / فاصله (حداقل)	0.075mm
سطح نوع در دست اجرا	غوطه وری قلع
	طلا غوطه وری
	OSP
	طلا اندود
	ورق حلبی
فلش طلا ضخامت نیکل / طلا	1-3U
ضخامت غوطه وری قلع	6-12um
قلع platig thickeess	10-15um
مته تحمل موقعیت سوراخ	0.075mm ±
پانچ تحمل ابعاد	شده 0.05mm ±

قابلیت تولید ما برای PCB:

لایه	1 تا 28 لایه
نوع مواد	FR-4، CEM-1، CEM-3، بالا TG، FR4 هالوژن رایگان، راجرز
ضخامت تخته	0.21mm به 7.0mm
ضخامت مس	0.5 اونس به 7.0 OZ
ضخامت مس در سوراخ	> 25.0 ام (> 1mil)
اندازه	حداکثر. اندازه هیئت مدیره: 23 × 25 (580mm × 900MM)
	حداقل. حفر سوراخ حجم: 3mil (0.075mm)
	حداقل. عرض خط: 3mil (0.075mm)
	حداقل. فاصله خط: 3mil (0.075mm)
به پایان رساندن سطح	HASL / HASL سرب، HAL، شیمیایی قلع، مواد شیمیایی طلا، غوطه وری نقره / طلا، OSP، آبکاری طلا
تحمل	شکل تحمل: ± 0.13
تحمل	تحمل سوراخ: PTH: ± 0.076 NPTH: ± 0.05
گواهی نامه	UL، ISO 9001، ISO 14001
نیازمندی های ویژه	خاک سپرده شد و via های کور + امپدانس + BGA کنترل
پروفایل	مهر زنی، مسیریابی، V-CUT، پخ
ارائه خدمات نصب شده به تمام انواع مدار چاپی مونتاژ برد و همچنین محصولات روکشی الکترونیکی.

تماس با ما برای چک کردن مدار چاپی بزرگ و جزئیات کامل، ما به شما در یک روز کاری پاسخ داده خواهد شد با قیمت!

- خدمات نصب ارائه

- گواهی: ROHS، UL، ISO9001-2000، ISO14001

- کارخانه قیمت مستقیم

مزایای ما:

1. ما هزینه قالب بازگشت و به تخفیف برای تکرار سفارش بیش از 3 متر مربع است.

2. ظرف 6 ساعت، نقل قول و پیشنهادات می تواند پس از چک کردن گربر داده شده است.

3. اگر شما شماتیک بدون گربر، لذت به طراحی آن را برای شما.

شما در حال استقبال با ما تماس بگیرید و یا در هر زمان به ما مراجعه کنید. با تشکر!
