هیئت مدیره PCB و فاضلاب

معرفی

انعطاف پذیری تخته مدار چاپی و فاضلاب تخته با استفاده از ترکیبی از فن آوری های هیئت مدیره انعطاف پذیر و صلب در یک برنامه می باشد. ترین تابلوهای فلکس سفت و سخت از لایه های متعدد از بسترهای مدار انعطاف پذیر متصل به یک یا سفت و سخت تر تخته خارجی و / یا داخلی، بسته به طراحی نرم افزار تشکیل شده است. لایه انعطاف پذیر طراحی شده اند به در یک حالت ثابت از انعطاف پذیری و معمولا به منحنی خم در طول تولید و یا نصب و راه اندازی شد.

طرح فلکس سفت و سخت از طراحی یک محیط هیئت مدیره سفت و سخت معمولی بیشتر به چالش کشیدن، به عنوان این هیئت ها در یک فضای 3D، که نیز ارائه می دهد بهره وری فضایی بیشتری طراحی شده است. قادر بودن به طراحی در سه بعد طراحان فلکس سفت و سخت می تواند پیچ و تاب، بریزید و رول بسترهای هیئت مدیره انعطاف پذیر برای دستیابی به شکل مورد نظر خود را برای بسته برنامه نهایی است.

انواع مواد

FR-4، CEM-1، CEM-3، IMS، بالا TG، فرکانس بالا، هالوژن آزاد، پایه آلومینیوم، پایه هسته فلزی

درمان سطحی

HASL (LF)، فلش طلا، ENIG، OSP (سرب سازگار رایگان)، جوهر کربن،
Peelable S / M، غوطه وری نقره / قلع، طلا انگشت آبکاری، انگشت ENIG + طلا

فرایند تولید

آیا تولید سفت و سخت فلکس نمونه و یا تولید مقادیر نیاز به مقیاس بزرگ ساخت سفت و سخت PCB فلکس و مونتاژ مدار چاپی، تکنولوژی است که به خوبی اثبات شده و قابل اعتماد. بخش PCB فلکس ویژه در غلبه بر فضا و وزن با درجه فضایی از آزادی خوب است.

در نظر گرفتن دقیق راه حل دشوار می شود انعطاف و یک ارزیابی مناسب از گزینه های در دسترس در مراحل اولیه در PCB فلکس مرحله طراحی سفت و سخت خواهد مزایای قابل توجهی بازگشت. این بحرانی سفت و سخت جعل PCB فلکس در فرایند طراحی اولیه شرکت برای اطمینان از طراحی و بخش FAB هر دو در هماهنگی و به حساب برای تغییرات محصول نهایی می باشد.

فاز تولید فلکس سفت و سخت است نیز پیچیده تر و زمان بر تر از ساخت تخته سفت و سخت. تمام اجزای انعطاف پذیر از مونتاژ فلکس سفت و سخت دست زدن، قلم زنی و لحیم کاری فرآیندهای کاملا متفاوت از تخته FR4 سفت و سخت.

کاربرد

LED، ارتباطات راه دور، نرم افزار کامپیوتر، روشنایی، ماشین بازی، کنترل صنعتی، قدرت، خودرو و بالا پایان لوازم الکترونیکی مصرفی، ect.a

دقت بالا مادون قرمز LED هیئت مدیره PCB / آلومینیوم پایه PCB انجمن

Name: دقت بالا مادون قرمز LED هیئت مدیره PCB / آلومینیوم پایه PCB انجمن
Brand: China
SKU: PCB جهد
Rating: 4.5 (156 reviews)

High Precision Infrared LED PCB Board / Aluminum Base PCB Board

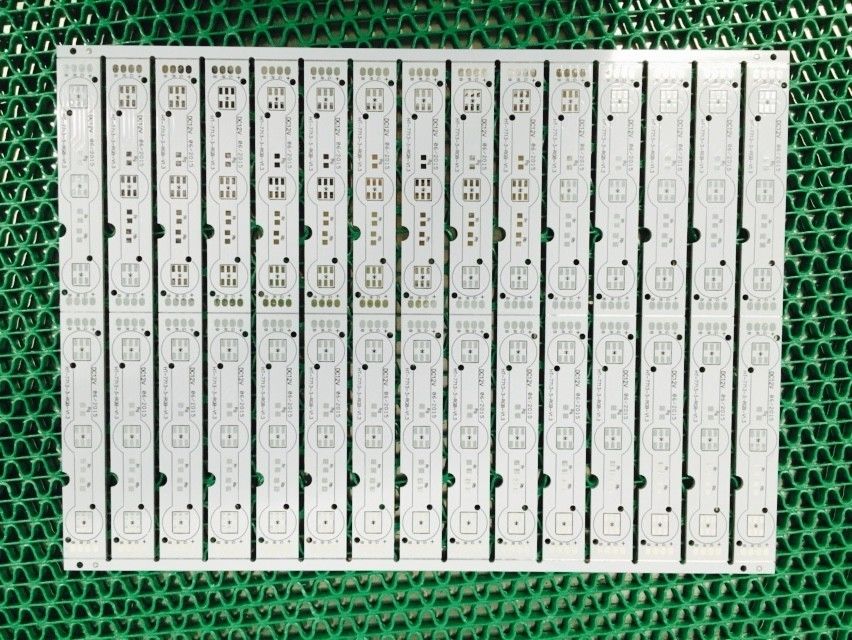

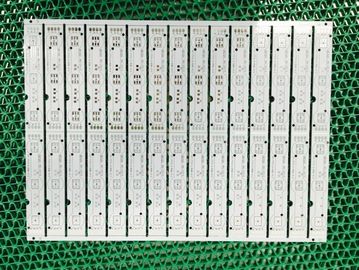

تصویر بزرگ : دقت بالا مادون قرمز LED هیئت مدیره PCB / آلومینیوم پایه PCB انجمن

جزئیات محصول:

محل منبع:	چین
نام تجاری:	JHD PCB
گواهی:	UL,RoHs,SGS,ISO9001-2008
شماره مدل:	جهد-TA-6452

پرداخت:

Minimum Order Quantity:	1000pcs
قیمت:	US$0.1-US$4.99
Packaging Details:	Vacuum in Carton
زمان تحویل:	7-10 روز
Payment Terms:	T/T, Western Union
Supply Ability:	30000 square meters per month

مخاطب

توضیحات محصول جزئیات

دقت بالا مادون قرمز LED هیئت مدیره PCB / آلومینیوم پایه PCB انجمن

مشخصات فنی برای PCB

تعداد لایه	1،2،4 یا 6، تا 18 لایه
منظور تعداد	1 تا 50000
شکل هیئت مدیره	Retangular، دور، اسلات، کاتر، پیچیده، نامنظم
نوع هیئت مدیره	سخت، قابل انعطاف، سفت و سخت انعطاف پذیر
انجمن مواد	FR-4 اپوکسی شیشه، FR-4 بالا TG، RoHS سازگار، آلومینیوم، راجرز، و غیره.
برش هیئت مدیره	برشی، V-نمره، نوار روت
هیئت مدیره ضخامت	0.2-4.0mm، 0.01-0.25mm فلکس
وزن مس	1.0، 1.5، 2.0 اونس
ماسک جوشکاری	LPI سبز دو طرفه، قرمز، سفید، زرد، آبی، سیاه حمایت
روی صفحه نمایش چاپ	دو طرفه و یا تک طرفه به رنگ سفید، زرد، سیاه و سفید، و یا منفی
ابریشم صفحه نمایش حداقل عرض خط	.006 '' یا 0.15mm
حداکثر ابعاد انجمن	20 اینچ * 20inch و 500mm * 500MM
حداقل ردیابی / شکاف	0.10mm یا 4mils
حداقل قطر مته سوراخ	0.01 ''، 0.25mm، و یا 10mils
پرداخت سطح	HASL، نیکل، غوطه وری طلا، غوطه وری قلع، غوطه وری و نقره ای، OSP، و غیره.
هیئت مدیره تحمل ضخامت	± 10٪
تحمل وزن مس	± 0.25 اونس
عرض شیار حداقل	0.12 ''، 3.0mm، یا 120mils
عمق V-امتیاز	20-25٪ از ضخامت تخته
فرمات طراحی فایل	گربر RS-274،274D، عقاب و DXF اتوکد، DWG

قابلیت های PCB مجمع

مقدار	نمونه اولیه و دوره مجمع PCB پایین، از 1 انجمن به 250، تخصص، و یا تا 1000
نوع مجلس	SMT، از طریق سوراخ
نوع لحیم کاری	محلول در آب های لحیم، سرب دار و بدون سرب
اجزاء	منفعل پایین به اندازه 0201 BGA و VFBGA بدون سرب تراشه حمل و / CSP دو طرفه مونتاژ SMT زمین خوب به 0.8mils تعمیر BGA و Reball انتقال قطعات و جایگزین
برهنه مقوا ابعاد	کوچکترین: 0.25 * 0.25 اینچ بزرگترین: 20 * 20 اینچ
فرمات فایل	بیل از مواد فایل های گربر انتخاب-N-محل فایل
انواع خدمات	کلید، جزئی کلید و یا محموله
بسته بندی و اجزای	برش نوار، لوله، کویل، قطعات سست
روشن کردن زمان	خدمات همان روز تا 15 روز خدمات
آزمایش کردن	پرواز تست پروب، اشعه ایکس بازرسی AOI تست
فرایند مونتاژ PCB	حفاری ----- ----- قرار گرفتن در معرض آبکاری ----- Etaching و برهنه کردن پرده ها ----- ----- پانچ تست برق ----- ----- SMT موج لحیم کاری --- --Assembling ----- ----- فناوری اطلاعات و ارتباطات تست عملکرد ----- دما و رطوبت تست

ما قادر به شما بهترین خدمات الکترونیک بازدید کنندگان ارائه:

خدمات تولید PCB. (FR-4، HI-TG، آلومینیوم، FPC، تفلون، CEM-1)
FPC، PCB کپی سرویس.
خدمات مونتاژ PCB. (SMT، BGA، DIP)
برنامه IC با فایل HEX.
PCBA مسکن سرویس از مونتاژ.
PCBA تست عملکرد نهایی.
PCBA سرویس کپی
قطعات و سیستمهای الکتریکی خرید و BOM فهرست خرید خدمات.
PCB SMT استنسیل. (برش لیزر و اچ)
مونتاژ کابل

نیاز فنی برای مونتاژ مدار چاپی:

1) حرفه ای سطح نصب و از طریق تکنولوژی سوراخ لحیم کاری

2) اندازه های مختلف مانند 1206،0805،0603،0402 اجزای تکنولوژی SMT

3) فناوری اطلاعات و ارتباطات (در تست مدار)، FCT تکنولوژی (کاربردی تست مدار).

4) PCB مجمع با UL، CE، FCC، تصویب سازگار با استاندارد RoHS

5) فن آوری جزر گاز نیتروژن لحیم کاری برای SMT.

6) بالا استاندارد SMT و لحیم کاری خط مونتاژ

7) ظرفیت چگالی بالا هیئت مدیره پیوسته تکنولوژی دادن.

نیاز نقل قول برای PCB و مونتاژ PCB:

1) فایل گربر و لیست BOM

2) عکس واضح از PCBA یا نمونه PCBA برای ما

3) روش آزمون PCBA

سرب زمان

نمونه: 3-4 روز

تولید انبوه: 7-15 روز (به مقدار بستگی دارد)

شرایط پرداخت

T / T، وسترن یونیون

بسته بندی و حمل و نقل

بسته بندی وکیوم در کارتن

برنامه های کاربردی از محصولات:

1. کامپیوترها و محصولات مرتبط: هیئت مدیره قدرت مووبل، دیسک U، رابط شبکه، کامپیوتر پانل، cameral، ماوس سیم کمتر است.

2. لوازم خانگی: پروژکتور هوشمند / cameral دیجیتال، هیئت مدیره با فرکانس بالا. ضبط و هیئت مدیره تکرار، تجهیزات صوتی خودرو هیئت مدیره اصلی و برد کنترل.

ارتباطات 3. سیم کمتر: هیئت مدیره همراه ،. GPS / جهت هیئت مدیره رکورد، تلفن های بی سیم اصلی هیئت مدیره، هیئت مدیره اصلی دستگاه مخابره داخل ساختمان.

4. چراغ روشنایی: قدرت درایو LED، LED پنل نور، LED کمربند نور است.

چرا ما؟
کیفیت
UL ما (E465880) / استاندارد ROHS مطمئن شویم مجامع کیفیت از آغاز تا پایان. که آیا آن یک محصول سفارشی ساده و یا یک تولید کلید در دست اجرا پیچیده است، جهد PCB به بالاترین استانداردهای کیفیت رعایت خواهد شد.
توانا
جهد PCB آخرین قابلیت مونتاژ و مدارک بیمه است که با کیفیت است به هر محصول ما تولید ساخته شده است ارائه می دهد.

تجربه
که آن را به ساخت خود را می آید که شما می خواهید یک شریک شما می توانید در بستگی دارد. تیم مدیریت ما دارای بیش از از 8years دانش صنعت ترکیب شده است. تیم مهندسی ما دارای بیش از 5 سال تجربه.

حفاظت از منافع خود
محافظت از حقوق مالکیت فکری خود را یک کار است! کارکنان ما از حرفه ای آموزش دیده اند همه کار تحت یک قرارداد محرمانه سخت و درمان اسناد و مدارک مهم خود را به عنوان آنها را خود را دارند.

انعطاف پذیری
جهد PCB خودمان افتخار به توانایی ما در برنامه خیاط سفارشی در سراسر نیازهای مشتریان. PCB جهد زمان برای گوش دادن به نیازهای کسب و کار خود را منحصر به فرد و پس از آن مجموعه ای از آنها پیشی بگیرد طول می کشد.

PCB جهد می خواهم به شریک قابل اعتماد خود را در آینده ای نزدیک!
