هیئت مدیره PCB انعطاف

معرفی:

بورد مدار چاپی فلکس، همچنین به عنوان مدارهای چاپی انعطاف پذیر یا الکترونیک انعطاف پذیر شناخته شده است، گزینه های بیشتر برای طراحان و مهندسان را فراهم هنگامی که مونتاژ مدارهای الکترونیکی است.

آنها از انعطاف پذیر، عملکرد بالا مواد پلاستیکی، معمولا پلی آمید، که قادر است هیئت مدیره به خم شدن و یا "انعطاف پذیری" در طول استفاده از ساخته شده است. این انعطاف پذیری آنها باز می شود تا برای استفاده در طیف گسترده ای از برنامه های کاربردی.

سفت و محکم انعطاف پذیر PCB برد مدار چاپی کنترل با BGA / Fids / PTH via ها

Controller Rigid Flexible PCB Printed Circuit Board with BGA / Fids / PTH Vias

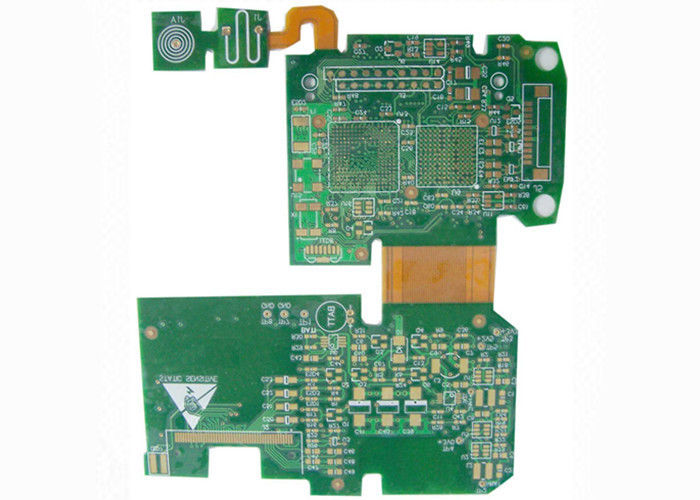

تصویر بزرگ : سفت و محکم انعطاف پذیر PCB برد مدار چاپی کنترل با BGA / Fids / PTH via ها

جزئیات محصول:

محل منبع:	چین
نام تجاری:	LT
گواهی:	ISO 9001:2008, UL

پرداخت:

مقدار حداقل تعداد سفارش:	هیچ کشورهاي
قیمت:	USD
شرایط پرداخت:	T/T، وسترن یونیون، پی پال

مخاطب

توضیحات محصول جزئیات

مواد:	Polymide، FR4	آبکاری سطح:	ENIG
لایه:	8 لایه	ضخامت صفحه اول:	1.6mm برای PCB سفت و سخت، از 0.2mm برای FPC
ضخامت مس:	1 اونس	Soldermask:	سبز
برجسته:	ساخت مدار چاپی , مدار چاپی و طرح بندی خدمات

سفت و محکم انعطاف پذیر PCB برد مدار چاپی کنترل با BGA / Fids / PTH via ها

چند لایه انعطاف پذیر مدار ترکیبی از مدارهای فلکس و / یا دو طرفه چند لایه با چسب ترموست بر روی یک و / یا دو طرفه FR-4 ماده پوشیده است. سه یا بیشتر انعطاف پذیر لایه رسانا با لایه های انعطاف پذیر عایق بین هر یک، که توسط راه به هم پیوسته از طریق سوراخ (PTH) اندود. لایه از 1 تا 8 لایه در منطقه فلکس و تا 10 لایه در منطقه سفت و سخت.

قابلیت

		نمونه اولیه با دقت بالا	تولید انبوه PCB
لایه حداکثر		1-28 لایه	1-14 لایه
عرض MIN خط (MIL)		3mil	4mil
فضای MIN خط (MIL)		3mil	4mil
حداقل از طریق (حفاری مکانیکی)	thickness≤1.2mm انجمن	0.15mm	0.2MM
	thickness≤2.5mm انجمن	0.2MM	از 0.3mm
	ضخامت صفحه> 2/5 میلیمتری	تصویر Ration≤13: 1	تصویر Ration≤13: 1
سهمیه جنبه		تصویر Ration≤13: 1	تصویر Ration≤13: 1
ضخامت صفحه	MAX	8mm و	7mm و
ضخامت صفحه	MIN	2 لایه: 0.2MM؛ 4 لایه: 0.35mm؛ 6 لایه: 0.55mm؛ 8 لایه: 0.7MM؛ 10 لایه: 0.9mm	2 لایه: 0.2MM؛ 4 لایه: 0.4MM؛ 6 لایه: 0.6mm از؛ 8layers: و 0.8mm
حداکثر اندازه انجمن		610 * 1200mm است	610 * 1200mm است
ضخامت مس حداکثر		0.5-6oz	0.5-6oz
طلا غوطه وری / طلا اندود ضخامت		طلا غوطه وری: طلا، 1-8u " انگشت طلا: طلا، 1-150u " طلا اندود: طلا، 1-150u " نیکل اندود: 50-500u "
سوراخ مس ضخیم		25um 1mil	25um 1mil
تحمل	ضخامت صفحه	thickness≤1.0mm انجمن: +/- 0.1mm 1.0mm <thickness≤2.0mm انجمن: +/- 10٪ انجمن ضخامت> گام 2.0mm: +/- 8٪	thickness≤1.0mm انجمن: +/- 0.1mm 1.0mm <thickness≤2.0mm انجمن: +/- 10٪ انجمن ضخامت> گام 2.0mm: +/- 8٪
	تحمل نمای کلی	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > فاصله کانونی 300mm: +/- 0.2MM	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > فاصله کانونی 300mm: +/- 0.2MM
	مقاومت ظاهری	± 10٪	± 10٪
MIN لحیم کاری پل ماسک		0.08mm	0.10mm
قابلیت متصل via ها		0.25mm - 0.60mm	0.70mm - 1.00mm
