سرب تخته مدار چاپی

روش تست برای PCB انجمن

--- ما انجام کیفیت های متعدد اطمینان روش قبل از حمل و نقل از هر هیئت مدیره PCB. این شامل:

* بازرسی بصری

* پروب پرواز

* بستر ناخن

· * کنترل امپدانس

· * تشخیص لحیم کاری، توانایی

* میکروسکوپ دیجیتال metallograghic

· * AOI (خودکار نوری بازرسی)

شرایط دقیق برای ساخت PCB

--- نیاز فنی برای مونتاژ مدار چاپی:

* سطح نصب و از طریق تکنولوژی سوراخ حرفه ای لحیم کاری

* اندازه های مختلف مانند 1206،0805،0603 اجزای تکنولوژی SMT

* فناوری اطلاعات و ارتباطات (در تست مدار)، FCT تکنولوژی (کاربردی تست مدار).

* مجمع PCB با UL، CE، FCC، تصویب سازگار با استاندارد RoHS

* نیتروژن جزر گاز تکنولوژی لحیم کاری برای SMT.

* بالا استاندارد SMT و لحیم کاری خط مونتاژ

* چگالی بالا هیئت مدیره پیوسته ظرفیت تکنولوژی دادن.

درمان سطحی

HAL بدون سرب
آبکاری طلا (1/30 اینچ میکرو)
OSP
آبکاری نقره ای
خالص آبکاری قلع
غوطه وری قلع
طلا غوطه وری
انگشت طلا

دیگر خدمات:

A) در حال حاضر بسیاری از مواد خاص به عنوان راجرز، تفلون، taconic، FR-4 TG بالا، سرامیک در انبار. خوش آمدید با ما درخواست خود را ارسال.

ب) ما همچنین اجزای یافتن منابع، طراحی مدار چاپی، کپی PCB، طراحی PCB، مونتاژ مدار چاپی و غیره.

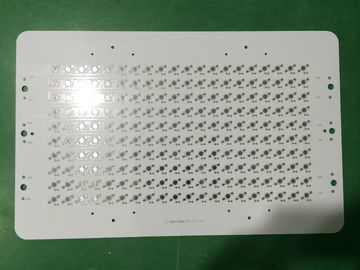

قدرت بالا حرفه ای منجر به سمت تک هیئت مدیره PCB با FR4 / CEM1 / CEM3 پایه

High Power Professional LED PCB Board Single Side with FR4 / CEM1 / CEM3 Base

تصویر بزرگ : قدرت بالا حرفه ای منجر به سمت تک هیئت مدیره PCB با FR4 / CEM1 / CEM3 پایه

جزئیات محصول:

محل منبع:	چین
نام تجاری:	JHD PCB
گواهی:	UL,RoHs,SGS,ISO9001-2008
شماره مدل:	جهد-PH-3090

پرداخت:

مقدار حداقل تعداد سفارش:	1000pcs
قیمت:	US$0.1-US$4.99
جزئیات بسته بندی:	خلاء در کارتن
زمان تحویل:	7-10 روز
شرایط پرداخت:	T/T, وسترن یونیون
قابلیت ارائه:	30000 متر مربع در هر ماه

مخاطب

توضیحات محصول جزئیات

برجسته کردن:

PCB با قدرت بالا

کری LED PCB

حرفه ای قدرت بالا LED هیئت مدیره PCB تنها جانبی با FR4 / CEM1 / CEM3 پایه

تولید PCB حرفه ای

منابع نور LED: 2835/3014/3528/5050/5630/5730 / 1W قدرت بالا
CCT: 2800-3000K، 4500-5000K، 6000-6500K
CRI:> 75RA،> از 80Ra
درخشان خروجی شار: آن را در سفارشی بستگی دارد
چراغ LED: لوله چراغ، لامپ چراغ، نور چراغ سقف، چراغ downlight، به رهبری نور پانل و غیره

همه پارامترهای می تواند سفارشی!

قابلیت کارخانه

مورد	قابلیت تولید
درمان سطحی	OSP غوطه وری طلا غوطه وری نقره غوطه وری قلع سرب HAL آبکاری نقره ای
PCB نوع لایه	سمت تک، دو طرف
حداکثر. پنل کار حجم	1500mm به * 600MM
حداقل. پنل کار حجم	از 4mm * از 4mm
AL بسترهای ضخامت	0.4MM 0.5MM-
حداقل. عرض هادی	0.15mm
حداقل. فاصله هادی	0.15mm
حداقل. اندازه سوراخ حفاری	0.2MM
صفحه تحمل ضخامت	0.1mm ±
تحمل پنل در دست اجرا	0.1mm ±
ترازبندی V-CUT	0.1mm ±
تحمل سوراخ قطر	شده 0.05mm ±
سوراخ تحمل مکان	0.076mm ±
در دست اجرا مس ضخامت	35um-105um (1oz ک-6oz فروش)
اچ تحت برش	> / = 2.0
PTH و پنل آبکاری یکنواختی	> 90٪
Eing / فلش طلا ضخامت	1-5u ''
لحیم کاری ضخامت ماسک	15um-35um
حداقل. لحیم کاری پل ماسک	0.076mm (3mil)
روی صفحه نمایش چاپ	سفید / سیاه (به نیاز شما بستگی دارد)
رسانایی گرمایی	1.0 ~ 20W / MK
ولتاژ قابل تحمل	AC 2000V، DC 1500 ~ 4000

اطلاعات شرکت

شنژن JianHongda PCB فناوری محدود، در ماه ژوئن سال 2009 تاسیس شد، به عنوان یک منبع مونتاژ مدار چاپی حرفه ای، ما باید تیم بسیار عالی است که در توسعه محصول و طراحی، کنترل کیفیت و بازرسی و مدیریت شرکت تمرکز می کنند. به منظور عرضه بهترین محصولات و خدمات، ما یک سیستم مدیریت کیفیت MODREN ساخته شده است.

نمودار جریان دو چهره برد چند لایه

مجمع PCB حرفه ای:
حرفه ای سطح نصب و از طریق تکنولوژی سوراخ لحیم کاری.
اندازه های مختلف مانند 1206،0805،0603 اجزای تکنولوژی SMT.
فناوری اطلاعات و ارتباطات (در تست مدار)، FCT تکنولوژی (کاربردی تست مدار).
مجمع PCB با UL، CE، FCC، ROHS تصویب.
نیتروژن تکنولوژی لحیم کاری جزر گاز برای SMT.
بالا استاندارد SMT و لحیم کاری خط مونتاژ.
چگالی بالا ظرفیت هیئت مدیره پیوسته تکنولوژی دادن.
جمع آوری PCB برای شما، لطفا اینجا کلیک کنید

مورد نیاز با کیفیت ما:
ما در حال حاضر اجرای سیستم مدیریت کیفیت بین المللی شامل: UL (E465880)، TS16949، ISO14001، ISO9001

هدف کیفیت:
در زمان تحویل: ≥98٪؛
دو قابل قبول لایه هیئت مدیره: ≥97٪
چهار لایه قابل قبول هیئت مدیره: ≥95٪
شش لایه قابل قبول هیئت مدیره: ≥92٪
لایه هشت پذیرش هیئت مدیره: ≥88٪
لایه ده پذیرش هیئت مدیره: ≥85٪
رضایت مشتری: ≥98٪
نرخ شکایت / نرخ را رد کرد: ≤ 1٪
سیاست محیط زیست ما:
ما متعهد به:
مطابق با مقررات زیست محیطی
جلوگیری از هر گونه حوادث زیست محیطی
جلوگیری از آلودگی و کاهش اتلاف
به حداقل رساندن مصرف منابع
آموزش و پرورش کارمند ما در آگاهی از حفاظت از محیط زیست
راه اندازی سیستم مدیریت زیست محیطی و تقویت سیاست محیط زیست
انطباق با RoHS و سرب رایگان

سرب زمان

نمونه: 5-7 روز
تولید انبوه: 7-15 روز (به مقدار بستگی دارد)

شرایط پرداخت

T / T، وسترن یونیون

بسته بندی و حمل و نقل

بسته بندی وکیوم در کارتن

پرسش و پاسخ

س: چه فایل های شما را در ساخت PCB استفاده کنید؟
A: Gerber یا عقاب، BOM فهرست، PNP و قطعات مکان

س: آیا ممکن است شما می توانید از نمونه ارائه دهد؟
پاسخ: بله، ما می توانیم سفارشی شما نمونه قبل از تولید انبوه تست

سؤال: از من نقل قول از گربر، BOM و روش آزمون فرستاده است؟
A: در طی 6 ساعت را برای نقل قول PCB و حدود 24 ساعت را برای نقل قول PCB.

س: چگونه می توانم مطمئن شوید فرایند تولید PCB من؟
A: 5-7days برای تولید مدار چاپی و قطعات خرید و 7 روز برای مونتاژ مدار چاپی و تست

س: چگونه می توانم مطمئن شوید که کیفیت از PCB من؟
پاسخ: ما اطمینان حاصل شود که هر قطعه از محصولات PCB به خوبی کار قبل از حمل و نقل. ما همه از آنها با توجه به روش آزمون خود را تست کنید. همچنین اگر هر گونه موارد نقص در طول حمل و نقل وجود دارد، ما نیز می توان رایگان به تعمیر برای شما.

چرا ما؟

کیفیت
UL ما (E465880) / استاندارد ROHS مطمئن شویم مجامع کیفیت از آغاز تا پایان. که آیا آن یک محصول سفارشی ساده و یا یک تولید کلید در دست اجرا پیچیده است، جهد PCB به بالاترین استانداردهای کیفیت رعایت خواهد شد.
توانا
جهد PCB آخرین قابلیت مونتاژ و مدارک بیمه است که با کیفیت است به هر محصول ما تولید ساخته شده است ارائه می دهد.

تجربه
که آن را به ساخت خود را می آید که شما می خواهید یک شریک شما می توانید در بستگی دارد. تیم مدیریت ما دارای بیش از از 8years دانش صنعت ترکیب شده است. تیم مهندسی ما دارای بیش از 5 سال تجربه.

حفاظت از منافع خود
محافظت از حقوق مالکیت فکری خود را یک کار است! کارکنان ما از حرفه ای آموزش دیده اند همه کار تحت یک قرارداد محرمانه سخت و درمان اسناد و مدارک مهم خود را به عنوان آنها را خود را دارند.

انعطاف پذیری
جهد PCB خودمان افتخار به توانایی ما در برنامه خیاط سفارشی در سراسر نیازهای مشتریان. PCB جهد زمان برای گوش دادن به نیازهای کسب و کار خود را منحصر به فرد و پس از آن مجموعه ای از آنها پیشی بگیرد طول می کشد.

نکات خرید

یک اگر شما می خواهید برای خرید PCB ما، شما باید یک فایل Gerber رسمی یا غیر رسمی * فایل .pcb یا چیزی شبیه به ارائه.
ب. اگر شما می خواهید برای خرید توسط مقدار زیادی، لطفا Mr.Hank بپرسید.
ج. اگر شما می خواهید برای خرید PCBA، شما باید فایل های Gerber، * فایل .pcb، لیست BOM و غیره ارائه
د. اگر شما می خواهید به تکثیر برخی از هیئت مدیره PCB exsited برای شما، لطفا ابتدا ارائه تصاویر بسیار روشن است، پس اگر شما با نقل قول برآورد ما راضی هستند، و سپس به ما چیزی واقعی ارسال، بنابراین ما می توانیم آن را برای شما کلون.
E. اگر هیچ یک از موارد فوق می تواند شما را کمک کند، لطفا با ما تماس بگیرید به طور مستقیم توسط اسکایپ، QQ و یا ایمیل. ما بسیار خوشحالیم که برای پاسخ به سوالات شما بپرسید، رضایت خود را به مقصد نهایی ما است.

PCB جهد می خواهم به شریک قابل اعتماد خود را در آینده ای نزدیک!
