معرفی
دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل
هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.
مزایای
در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.
دو تخته مدار مراحل طراحی
1. آماده نقشهها مدار
2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء
3، هیئت مدیره برنامه ریزی
4، به جدول شبکه و لوازم جانبی
5، اجزای طرح به صورت خودکار
6، تنظیم طرح
7، تجزیه و تحلیل تراکم شبکه
8، قوانین سیم کشی مجموعه ای
9، مسیریابی خودکار
10، دستی تنظیم سیم کشی
جزئیات محصول:
پرداخت:
|
برجسته: | HDI 2Layers PCB,دو طرفه مدار چاپی هیئت مدیره,HDI PCB انجمن برای موبایل |
---|

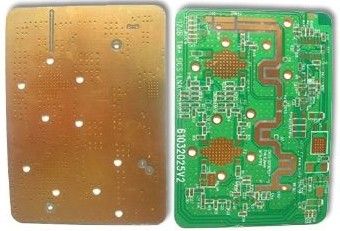

فرکانس بالا دو طرفه PCB با دو لایه HDI پر کردن مس برای موبایل، ساخته شده از ارلن:
مواد: ارلن
لایه هیئت مدیره: 2
میکرو از طریق: 100Ωm
ضخامت تخته: 1.6mm
روش سطح: ENIG و OSP
حداقل اندازه سوراخ: 0.5MM
نرم افزار: هیئت مدیره دستگاه های الکترونیکی
طلا غوطه وری و جوهر چاپ سفید
ماسک لحیم کاری: LPI (فیلم تر)
دیگر چاپ: کربن چاپ، ماسک لحیم کاری peelable / لحیم کاری maskplugged سوراخ
کاربرد: مناسب برای موبایل
مواد پایه: درجه حرارت بالا FR4، آلومینیوم بر، پلی آمید، royers، ارلن و تفلون دیگر
لایه: 1 تا 26 لایه های PCB استاندارد، کور از طریق و از طریق هیئت مدیره به خاک سپرده شد
حداقل فضای آهنگ: 4 و 3 میلیون جزئی اجازه
حداکثر ضخامت هیئت مدیره: از 6mm
پس از اتمام: HAL، سرب آزاد HAL، OSP آلی، سخت و نرم قلع روکش طلا، غوطه وری نقره، قلع غوطه وری و الکترو کمتر نیکل غوطه وری طلا
