معرفی
دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل
هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.
مزایای
در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.
دو تخته مدار مراحل طراحی
1. آماده نقشهها مدار
2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء
3، هیئت مدیره برنامه ریزی
4، به جدول شبکه و لوازم جانبی
5، اجزای طرح به صورت خودکار
6، تنظیم طرح
7، تجزیه و تحلیل تراکم شبکه
8، قوانین سیم کشی مجموعه ای
9، مسیریابی خودکار
10، دستی تنظیم سیم کشی
جزئیات محصول:
پرداخت:
|
| مواد: | Polymide | آبکاری سطح: | ENIG |
|---|---|---|---|
| لایه: | 2 لایه | ضخامت: | 0.15MM |
| ضخامت مس: | 1 اونس | تقویت: | Polymide |
| برجسته: | هیئت مدیره PCB انعطاف پذیر,سفارشی مدار چاپی |
||

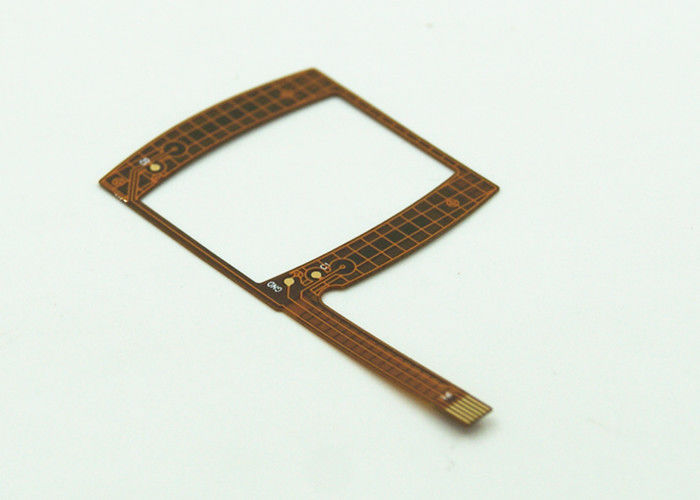

انجمن دو طرفه PCB مدار چاپی انعطاف پذیر با آبکاری طلا PI تقویت
مورد | شرح | مشترک | ویژه |
| 1 | NO. لایه | 1--6 | |
| 2 | به پایان رسید اندازه هیئت مدیره (MAX) | 250 * 500MM | خوب |
| 3 | به پایان رسید اندازه هیئت مدیره (MIN) | 10 * 15MM | خوب |
| 4 | BOARD ضخامت (MAX) | 0.016 "(0.4MM) | خوب |
| 5 | BOARD ضخامت (MIN) | 0.00328 "(0.085) | خوب |
| 6 | به پایان رسید BOARD ضخامت FOLERANCE 0.085mm ≦ انجمن ضخامت <0.4MM | ± 2mil (± شده 0.05mm) | خوب |
| 7 | DRILL قطر سوراخ (MAX) | 0.236 "(6.0mm) | خوب |
| 8 | DRILL قطر سوراخ (MIN) | 0.010 "(0.25mm) | خوب |
| 9 | برای مته ماشین تمام شده از طریق قطر (MIN) | 0.008 "(0.2MM) | خوب |
| 10 | لایه بیرونی از جنس مس ضخامت (MIN) | 1 / 2oz فروش (0.01778mm) | خوب |
| 11 | لایه بیرونی از جنس مس ضخامت (MAX) | 1oz کرم (0.0355mm) | خوب |
| 12 | لایه داخلی ضخامت دی الکتریک (MIN) | 0،0127mm (1 / 2mil) | خوب |
| 13 | لایه داخلی ضخامت دی الکتریک (MAX) | 0.0254mm (1mil) | خوب |
| 14 | مادهء اصلی | PI (260 ℃ TG) | خوب |
| 15 | قطر سوراخ تحمل (PTH) | ± 2mil (± شده 0.05mm) | 1.5mil ± |
| 16 | قطر سوراخ تحمل (NPTH) | ± 1mil (0.025mm ±) | 1.5mil ± |
| 17 | سوراخ تحمل موقعیت (در مقایسه با CAD DATA) | ± 3mil (0.076mm ±) | خوب |
| 18 | PTH سوراخ ضخامت مس | ≧ 0.5mil (0.0125mm ≧) | خوب |
| 19 | حوض طراحی خط عرض / فاصله (MIN) | 4mil / 4mil (0.1016mm / 0.1016mm) لایه 2.5mil / 2.5mil (0.0635mm / 0.06 لنز 35mm) دو طرف، 0.5oz ک تک لایه | خوب |
| 20 | تحمل پس از اچ | ≦ ± 20٪ (مشترک) | ± 10٪ برای امپدانس |
| 21 | تصویر به بردباری (MIN) | ± 5mil (± 0.127mm) ± 4mil | ± 3mil (0.076mm) |
| 22 | IMAGE به لبه تحمل (MIN) | ± 4mil (± 0.1mm) | خوب |
| 23 | LEGEND MASK REGISTARTION (MIN) | ± 6mil (± 0.15mm) | خوب |
| 24 | -چاپ REGISTARTION (MIN) | ± 6mil (± 0.15mm) | خوب |
| 25 | -چاپ ضخامت (MIN) | 10UM | خوب |
| 26 | CVL REFISTRATION (MIN) | 8mil (4mil) | خوب |
| 27 | فشار CVLL و مقدار چسب (MIN) | 5.6mil (2.4mil) | خوب |
| 28 | لحیم کاری قلع ضخامت سرب بر انگشت یا PAD. (MAX) (MIN) و ضخامت TOLEARANCE | (1.0mil) (0.1mil) ± 0.30mil | 0.15mil ± |
| 29 | GOLD نیکل انگشت ضخامت (MAX) | 200U "± 100U" | خوب |
| 30 | ضخامت لحیم کاری بر روی پد (HAL) (MIN) | 0.1mil | خوب |
| 31 | ضخامت نیکل الکترولس نیکل و INMERSION GOLD (MEASLRED AT THE MINTMUM POINT) (MAX) | 200U "± 50u" / 1-4u " | خوب |
| 32 | ضخامت لحیم کاری بر روی پد (HAL) (MAX) | 1.2mil | خوب |
| 33 | SOLDERTHICKNESS بر روی پد (HAL) (MIN) | 0.1mil | خوب |
| 34 | مشت زدن سوراخ (MIN-MAX) قطر تحمل | 0.5-6.0mm ± شده 0.05mm | خوب |
| 35 | تحمل PASTEING چسب و سخت | 0.20mm ± | 0.10mil ± |
| 36 | پانچ تحمل DIE DIMENSION (لبه به لبه) (STEELDIE) مرگ فولادی | ± 4mil (± 0.1mm) | 2mil ± |
| 37 | پانچ DIE تحمل ابعاد (سوراخ به EDGE) (STEELDIE) فولاد قالب | ± 4mil (± 0.1mm) | 2mil ± |
| 38 | پانچ DIE تحمل ابعاد (سوراخ به EDGE) (STEELDIE) برش می میرند | ± 8mil (± 0.2MM) | 6mil ± |
دو طرفه مدار انعطاف پذیر (FPC) شامل مس مواد دو طرفه پوشیده با فیلم پوشش بالا و پایین (PI یا سبز / روغن زرد، جوهر کربن، و غیره). دو
لایه رسانا با یک لایه عایق بین، به علاوه لایه تبدیل در لایه بیرونی. فیلم پوشش از قبل روت برای دسترسی به مس از هر دو طرف با استفاده از طریق اندود
سوراخ (PTH).
