معرفی
دو طرفه یعنی مدار دارای مس دو طرفه، و سوراخ فلزی، که مس دو طرفه است، و مس سوراخ داخل
هر دو طرف باید هیئت مدیره سیم کشی دو، اما برای استفاده از سیم در هر دو طرف. هر دو طرف باید در اتاق با اتصالات الکتریکی مناسب باشد. "پل" میان این مدار به نام via ها. راهنمای سوراخ در PCB، فلز پر یا پوشش داده شده با سوراخ، که می تواند به هادی در هر دو طرف متصل است. از آنجا که منطقه دو پانل دو برابر بزرگ تر از پنل تک، پانل دو برای حل سیم کشی تک پنل به علت دشواری مبهوت (می تواند به طرف دیگر از سوراخ تبدیل شده)، آن را مناسب تر برای استفاده در پیچیده تر از تک است پانل مدار است.
مزایای
در مقایسه با تک برد: سیم کشی راحت، ساده، سیم کشی کار فشرده کوچکتر، طول خط کوتاه تر است.
دو تخته مدار مراحل طراحی
1. آماده نقشهها مدار
2. ایجاد یک فایل جدید و لود کتابخانه PCB بسته بندی جزء
3، هیئت مدیره برنامه ریزی
4، به جدول شبکه و لوازم جانبی
5، اجزای طرح به صورت خودکار
6، تنظیم طرح
7، تجزیه و تحلیل تراکم شبکه
8، قوانین سیم کشی مجموعه ای
9، مسیریابی خودکار
10، دستی تنظیم سیم کشی
جزئیات محصول:
پرداخت:
|
| برجسته: | سریع نمونه های اولیه به نوبه خود مدار چاپی,دو طرفه مدار چاپی هیئت مدیره |
||
|---|---|---|---|

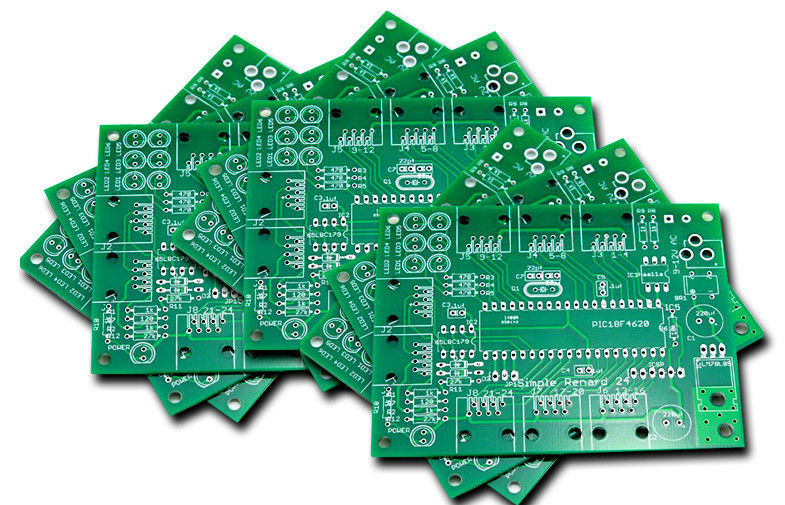

سفارشی ساخته شده دو طرفه PCB 2 لایه FR4 تخته مدار با ROHS، ISO9001
> نام تجاری: شرق PCB
> وب: www.eastpcb.com
> مواد: FR4
> لایه تعداد: 2 لایه
> انجمن ضخامت: 1.6 میلی متر
> ضخامت مس: 1 OZ
> پایان سطح: غوطه وری طلا
> ماسک لحیم کاری: سبز (بالا و BOT)
> سیلک: صفحه سفید (بالا و BOT)
> مته حداقل / پد: از 0.3mm / 0.5MM
> صدور گواهینامه: UL، ROHS، ISO9001،
ISO14001، TS16949
در حال حاضر دریافت بهترین تخته مدار چاپی و قیمت از PCB شرق.
> نمونه های اولیه PCB می سازد، کاهش هزینه های نمونه سازی خود را با نقل قول بزرگ ما است.
> آماده به تولید، بدون هیچ هزینه تکرار قالب.
> زمان منجر سریع تر، بهترین خدمات.
> نقل قول در حال حاضر، بیشتر ارزان تر از قیمت
تصویب و استانداردهای تولید الکترونیک
کارخانه EastPCB صدور گواهینامه سیستم مدیریت کیفیت بین المللی به عنوان TS16949 (2009)، ISO14001 (2004)، ISO9001 (2008)، UL گواهی گذشته است، و همه از محصولات خود در سطح استانداردهای IPC، ROHS در حال حاضر.
همه از تخته مدار چاپی خواهد شد 100٪ E-آزمون.
> برای PCB نمونه اولیه، آزمون پرواز پروب رایگان است،
> برای تولید حجم PCB کم، E-تست رایگان است، اما دریافت می شود اضافه خواهد شد 2-3days.
> برای اواسط و یا تولید PCB بزرگ، نیاز به تست دستگاه ها و اضافه کردن هزینه، لطفا نگران نباشید،
آن تنها یک بار شارژ کنید.
> در موارد نادر که برخی از تابلوهای تست عبور نمی کند،
ما تخته جدید برای پاسخگویی به مقدار سفارش بازسازی، این حمل و نقل 2-3 روز به تاخیر بیاندازد.
روش های تضمین کیفیت
در برخی از مناسبت نادر، اگر شما تخته است که فایل طراحی PCB خود را برآورده نمی کنند، و یا برخی از اشتباهات ساخت وجود دارد را دریافت کرد، لطفا به اختلاف بین فایل طراحی و هیئت مدیره PCB، همچنین شما می توانید تصاویر را به حمایت از ادعای خود را شامل.
بله، ما بازسازی خواهد / دوباره کاری و یا بازگشت همه پرداخت خود را.
چگونه برای به دست آوردن PCB از EastPCB:
PCB ساخت یک روند طولانی و پیچیده است. PCB شرق آن را بسیار آسان:
1، پر در خط و یا ایمیل، فایل های پیوست فایل های خود را طراحی (فایل های Gerber، مته و فایل README در یک فرمت فایل های فشرده) و درخواست نقل قول خود را.
2، در عرض 8 ساعت، شما نقل قول دقیق و دقیق که شامل اطلاعات PCB و PCB قیمت دریافت خواهید کرد. اگر شما با نقل قول جالب است، شما می توانید سفارش خرید ارسال و یا ایمیل به ما بگویید.
3، ما فایل های طراحی خود را بررسی و شروع به کار خود را یک بار دریافت پرداخت شما.
پس از آن، همه شما باید انجام دهید این است که در انتظار فرد تحویل زنگ خانه شما.
4، شما می توانید پرداخت توسط پی پال، استاد، ویزا یا اتحادیه های غربی.
پرداخت PLS توسط بانک اگر شما به سفارش اواسط یا بزرگ رفتن.
5، DHL، فدرال اکسپرس، UPS، TNT شریک حمل و نقل ما، معمولا تنها 1-2 روز به ایالات متحده آمریکا، کانادا، استرالیا، 2-3 روز به فرانسه، انگلستان، ایتالیا و غیره اروپا کشور هستند.
