ماده
FR4 پانل پشم شیشه، ورق آلومینیوم، بستر مس، بستر آهن، PTFE، F4B، F4BM، Kangtai لی، CER-10، راجرز، هیئت مدیره نرم FPC و برخی دیگر از صفحه با دقت بالا.
صنایع
نور مس، نیکل، طلا، قلع اسپری؛ طلا غوطه وری، آنتی اکسیدان، HASL، غوطه وری قلع، و غیره
دو لایه HASL PCB Leadfree با ماسک لحیم کاری آبی
- Leadfree HASL پایان سطح مورد نیاز برای دیدار ROHS سازگار
-fr-4 ماده با ضخامت تخته 0.25mm-از 6mm
وزن مس: 1 / 3OZ، 0.5oz ترمیم، 1oz کرم، 2oz فروش، 3OZ، 4oz رایحه، 5oz ژل، 6oz فروش
-3-3mils عرض دقیقه آهنگ و فاصله دقیقه -0.2mm اندازه سوراخ به پایان رسید
گواهی: UL، ISO14001، TS16949 و ROHS
مدیریت -Company: ISO9001
-Markets: اروپا، امریکا، آسیا، و غیره.
کاربرد
محصولات الکترونیکی، مانند
لوازم جانبی کامپیوتر، هوا فضا، ارتباطات راه دور، اتومبیل (خودرو)، medicaldevices، camermas، دستگاههای الکترونیک نوری، VCD، ال سی دی و های verious سایر محصولات الکترونیکی comsumer.
جزئیات محصول:
|
| برجسته: | چند لایه PCB,PCB با دقت بالا |
||
|---|---|---|---|

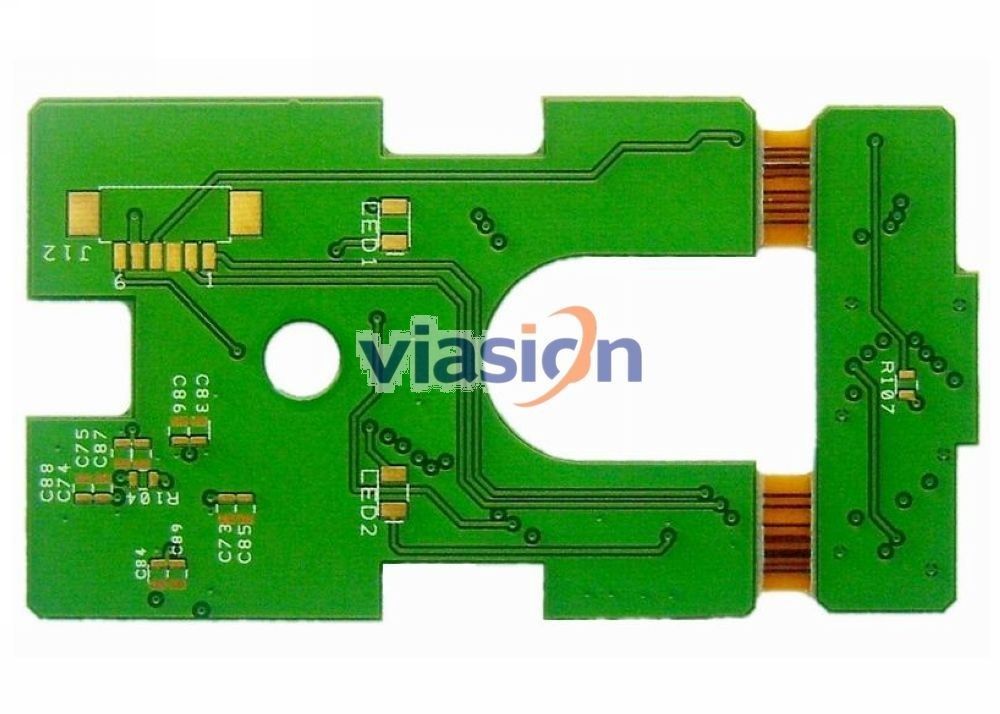

پی و فاضلاب فلکس دو لایه PCB تخته مدار برای ربات صنعت
مشخصات:
ماده | FR4 + پی |
تعداد لایه | 2 لایه |
ضخامت تخته | 1.6mm |
ضخامت مس | 1 اونس |
حداقل اندازه مته | از 0.3mm |
حداقل ردیابی و شکاف | 0.2MM |
پایان سطح | طلا غوطه وری |
برنامه های کاربردی | ربات صنعت |
فن آوری ویژه | NO |
برنامه های کاربردی:
ارتباطات
تجهیزات مخابراتی سنتی، FTTP، VOIP، خدمات چند رسانه ای، شبکه های داده ها و محصولات زیرساخت های فناوری اطلاعات، محصولات زیرساخت های بی سیم، تقویت کننده های قدرت، نفاق و کمبینرس، ترانزیستورهای قدرت بالا، و غیره
لوازم جانبی کامپیوتر
پرینتر پایان بالا، مودم های کابلی، روترهای بی سیم، IP تلفن، مصرف کننده و دفتر محصولات، سیستم بانکی و غیره
مصرف كننده
کامپیوتر، تلویزیون، دوربین، ضبط ویدئویی دیجیتال (DVR)، محصولات دستی، LED، و غیره
خودرو
سیستم های ایمنی مسافری، سیستم های کنترل موتور، کیسه هوا، محصولات کنترل کشش، و غیره
محاسبات در سطح بالا و انبارداری
کامپیوتر بالا عملکرد و سرور، سیستم های پردازنده مرکزی و ذخیره سازی تجهیزات، حافظه، و غیره
صنعت
منبع تغذیه، کنترل پنل اصلی، مانیتور، محصولات دوربین مدار بسته، تجهیزات کنترل خودرو، ربات صنعت، محصولات کنترل دسترسی و غیره
پزشکی
تصویربرداری رزونانس مغناطیسی (MRI)، توموگرافی کامپیوتری (CT)، واحد دفیبریلاتور واکنش های اضطراری، نظارت بر بیمار، دستگاه های قابل کاشت، سیستم جراحی روباتیک، بیومتریک و تجهیزات تشخیصی، و غیره
نظامی
ماهواره، رادار، هواپیما، واحد کنترل، تجهیزات ارتباطی و غیره.
تست و اندازه گیری
ابزار محاسبه برق، تستر برق، تستر حرارتی، تستر نور، تستر شبکه، گاز و تستر روغن، محصولات مادون قرمز، تجهیزات تست نیمه هادی، DUT و پروب کارت، سیستم های بازرسی ویفر، و غیره
تخته مدار PCB
NO | ITEM | توانایی های فنی |
1 | لایه های | 1-20 لایه |
2 | حداکثر. اندازه هیئت مدیره | 508 × 610 میلی متر |
3 | حداقل. ضخامت تخته | 0.12mm لایه 2 |
0.4MM لایه 4 | ||
0.6mm از 6 لایه | ||
0.90mm 8 لایه | ||
1mm ساخته 10 لایه | ||
4 | حداقل. خط عرض / فضایی | 0.127mm (4mil) |
5 | حداکثر. ضخامت مس | 5oz ژل |
6 | حداقل. S / M پیچ | 0.075mm (3mil) |
7 | حداقل. اندازه سوراخ | 0.15mm (6mil) |
8 | قطر سوراخ. تحمل (PTH) | ± شده 0.05mm (2mil) |
9 | قطر سوراخ. تحمل (NPTH) | + 0 / -0.05mm (2mil) |
10 | سوراخ انحراف موقعیت | ± شده 0.05mm (2mil) |
11 | تحمل نمای کلی | ± 0.10mm (4mil) |
12 | پیچ و تاب و خم و | <0.7٪ |
13 | مقاومت عایق | 100MΩ عادی |
14 | قدرت الکتریکی | > 1.3kv / میلی متر |
15 | S / M سایش | > 6H |
16 | تنش های حرارتی | 288 ° C 20Sec |
17 | ولتاژ آزمون | 50-300V |
18 | حداقل. کور / به خاک سپرده از طریق | 0.15mm (6mil) |
19 | سطح به پایان رسید | HAL، ENIG، OSP، آبکاری AG، آبکاری طلا، HAL قلع، نقره |
20 | مواد | FR4، H-TG، تفلون، راجرز، سرامیک، آلومینیوم، پایه مس، CEM-3، CEM-1، Halgenfree |
مزیت رقابتی:
قیمت گذاری خوب |
بدون MOQ و نمونه رایگان |
تحویل سریع |
با کیفیت خوب و تائیدیه های بین المللی |
خدمات به مشتریان بزرگ |
در زمان تحویل |
متنوع روش حمل و نقل |
طیف گسترده ای از PCB تامین |
